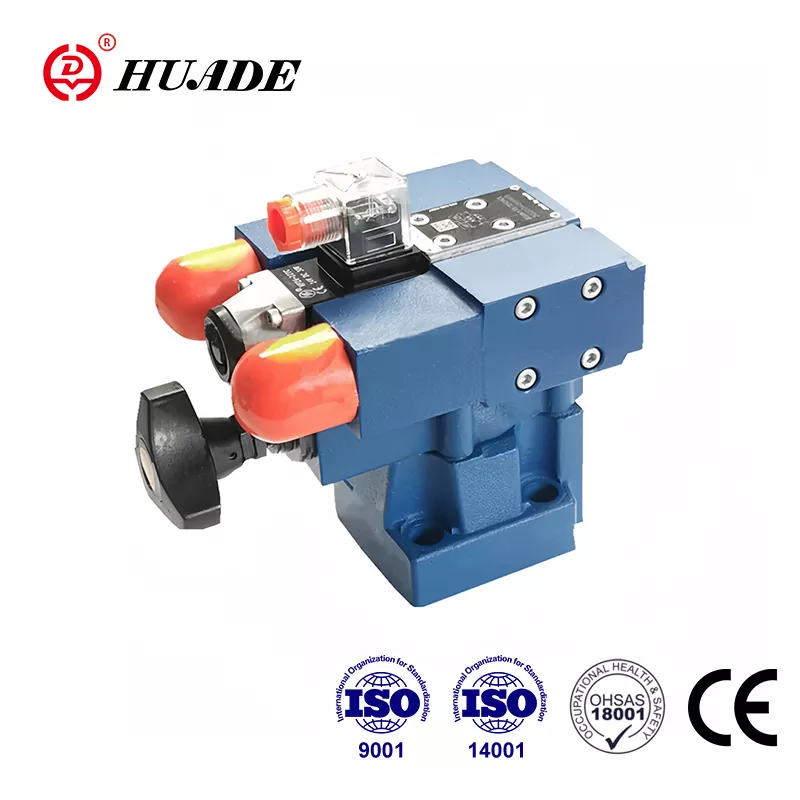

วาล์วระบายความดัน DB3U

•คุณสมบัติผลิตภัณฑ์: ดำเนินการนำร่องการสลับโซลินอยด์การติดตั้งแผ่นย่อย/เกลียวการออกแบบที่เข้ากันได้กับ Rexroth
•ข้อมูลจำเพาะ: ขนาด 8-30, ไหลสูงสุด 600 ลิตร/นาที, ความดันในการทำงานสูงถึง 31.5 MPa
•แอปพลิเคชัน: การ จำกัด การใช้งานความดันในระบบไฮดรอลิกอุตสาหกรรมอุตสาหกรรม

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

Huade Hydraulic ให้ความสำคัญกับการใช้งานจริงมากขึ้นของผลิตภัณฑ์ วาล์วระบายความดัน DB3U มีการแข่งขันกับผลิตภัณฑ์ที่มีคุณภาพดีและราคาต่ำ Huade Hydraulic ได้แนะนำเทคโนโลยีที่ทันสมัยจาก Rexroth เนื่องจากความร่วมมือระยะยาวสองครั้งกับ Rexroth ในฐานะแบรนด์ชั้นนำในอุตสาหกรรมไฮดรอลิกของจีนHuade® Pressure Relief Valves ได้รับการยอมรับจากตลาดและความไว้วางใจของผู้ใช้ สาขาทั้งหมดขององค์กรได้ผ่าน ISO9001, ISO14001 และ OH SAS18001 ผลิตภัณฑ์ชั้นนำของHuade®ได้รับใบรับรอง CCS (China Classification Society) และใช้กันอย่างแพร่หลายในอุตสาหกรรมทางทะเล

พารามิเตอร์ผลิตภัณฑ์ของวาล์วระบายความดัน DB3U

ขนาด		8	10	15	20	25	30
ไหล (l/นาที)	การเชื่อมต่อแบบเกลียว	100	200		400		600
	การติดตั้งแบบย่อย	-	200	-	400	-	600
ความดันปฏิบัติการ (MPA)		พอร์ต A, B, X.UP TO31.5
ความดันย้อนกลับ (พอร์ต y) (MPA)		สูงถึง 31.5
นาที. การตั้งค่าความดัน (MPA)		ดูเส้นโค้งการดำเนินงาน
สูงสุด การตั้งค่าความดัน (MPA)		สูงถึง 10 หรือ 31.5
ของเหลวแรงดัน		น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (mm ²/s)		10 ถึง 800
ช่วงอุณหภูมิ (℃)		-30 ถึง +80
ขนาดของวาล์วทิศทาง		ดู Directional Valve 4we5

คุณลักษณะผลิตภัณฑ์และการประยุกต์ใช้วาล์วระบายความดัน DB3U

คุณสมบัติ:

▶การติดตั้งแผ่นย่อย

▶การเชื่อมต่อเกลียว

▶การติดตั้งใน manifolds

▶ 3 องค์ประกอบการปรับ:

- ลูกบิดโรตารี่

- สกรูด้วยรูปหกเหลี่ยมภายในและหมวกป้องกัน

- ลูกบิดโรตารี่ที่มีสเกล

▶การควบคุมการทำงานของโซลินอยด์ผ่านวาล์วทิศทางที่ติดตั้ง

แอปพลิเคชัน:

วาล์วระบายความดัน DB3U ใช้สำหรับข้อ จำกัด ของความดันในการทำงาน

ส่วนและสัญลักษณ์ของวาล์วระบายความดัน DB3U

ประเภทวาล์วความดัน DB3U เป็นวาล์วบรรเทาความดันที่ใช้งานนำร่อง พวกเขาอาจถูกเปลี่ยนเป็นช่วงความดันที่แตกต่างกัน (2 หรือ 3 ขั้นตอน) โดยโซลินอยด์ที่ทำงาน

วาล์วบรรเทาแรงดันประกอบด้วยวาล์วหลัก วาล์วควบคุม 4/3,4/1 ทิศทาง (ประเภท WE5 ... ) และวาล์วนำร่องสามวาล์ว

ในสภาพที่ไม่ได้รับพลังงานความดันในพอร์ต A ถูกตั้งค่าโดย Pilot Valve (7)

ความดันที่มีอยู่ในพอร์ต A ทำหน้าที่บนสปูลหลัก (1) ในเวลาเดียวกันความดันจะถูกนำไปใช้ผ่านสายควบคุม (12) และ (4) ซึ่งติดตั้ง orifices (2) และ (3) บนสปริงที่โหลดด้านของสปูลหลัก (1) และที่ก้าน (6) ในวาล์วควบคุมนักบิน (7) หากความดันในพอร์ต A เกินค่าที่ตั้งไว้ที่ฤดูใบไม้ผลิ (8)

(6) เปิดกับฤดูใบไม้ผลิ (8)

สัญญาณสำหรับสิ่งนี้เกิดขึ้นภายในผ่านสายควบคุม (12) และ (4) จากพอร์ต A ของเหลวความดันที่สปริงโหลดด้านของแกนหลัก (1) ตอนนี้ไหลผ่านสายควบคุม (3), Poppet (6) เข้าสู่ห้องสปริง (9) ใน Type DB3U ... 30/... มันไหลภายในผ่านสายควบคุม (10) ไปยังถังหรือในประเภท db3u..30/.. y .. ภายนอกผ่านพอร์ต Y เนื่องจาก orifices (2) และ (3) แรงดันตกที่สปูลหลัก (1) การเชื่อมต่อจากพอร์ต A ไปยังพอร์ต B ตอนนี้ของเหลวความดันไหลจากพอร์ต A ถึงพอร์ต B ในขณะที่ยังคงรักษาความดันในการทำงานของวาล์ว

เมื่อโซลินอยด์“ A” มีพลัง: ความดันในพอร์ต A ถูกตั้งค่าโดย Pilot Valve II

เมื่อโซลินอยด์“ B” มีพลัง: ความดันในพอร์ต A ถูกตั้งค่าโดย Pilot Valve I.

ความดันการตั้งค่าของวาล์วนำร่อง (7) ควรสูงกว่าแรงดันการตั้งค่าของนักบิน I และ II

พิมพ์ DB2U

พิมพ์วาล์วความดัน DB2U ส่วนใหญ่ประกอบด้วยวาล์วควบคุมทิศทาง (Type WE5 ... ) และวาล์วนำร่องสามวาล์วฟังก์ชั่นของวาล์วนี้จะเหมือนกับวาล์วประเภท DB3U

โครงสร้างของวาล์วระบายความดัน DB3U
