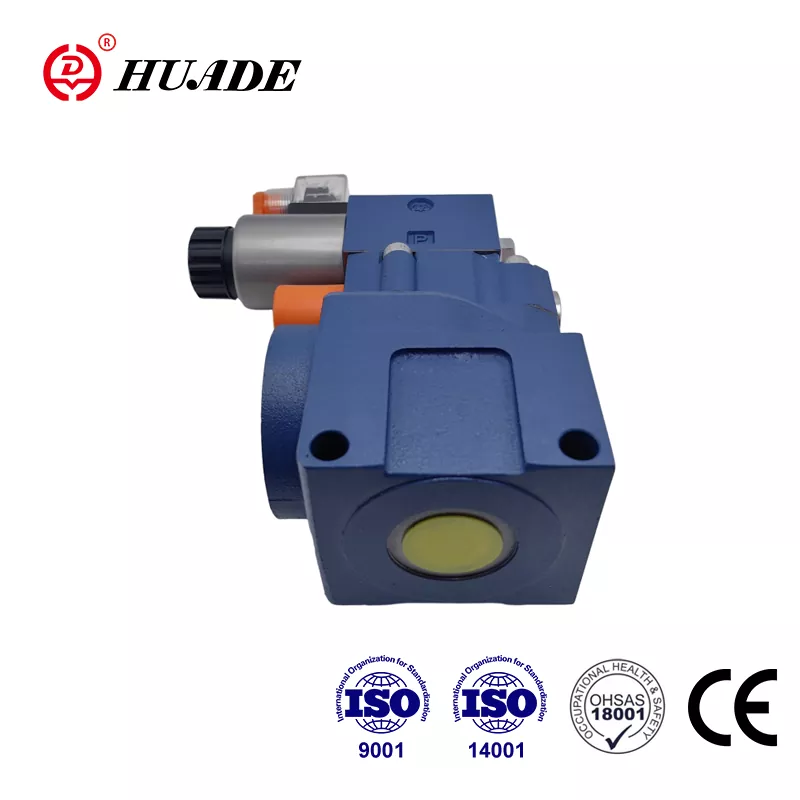

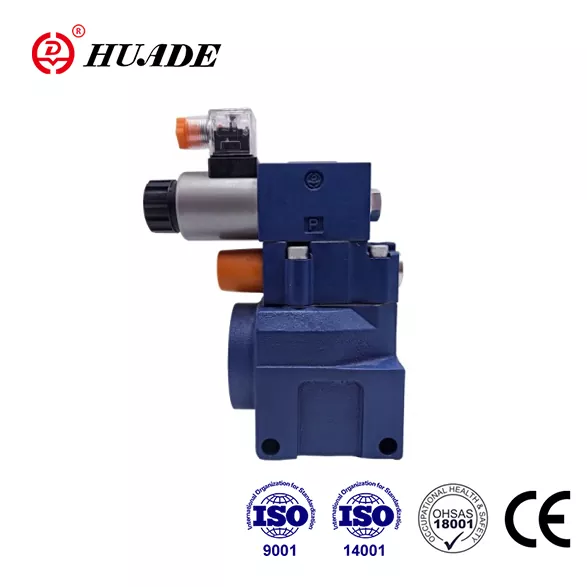

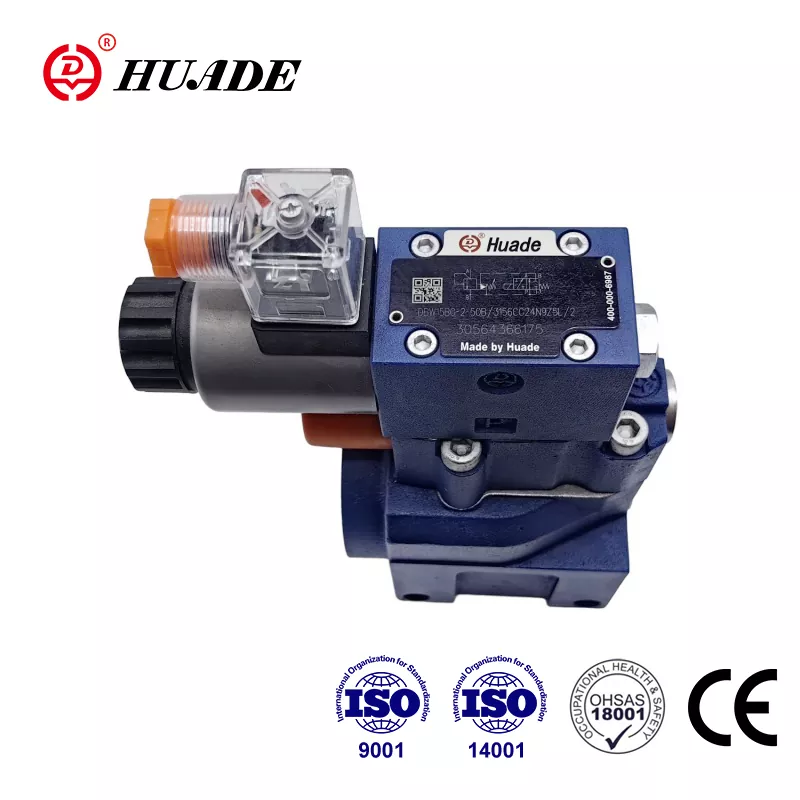

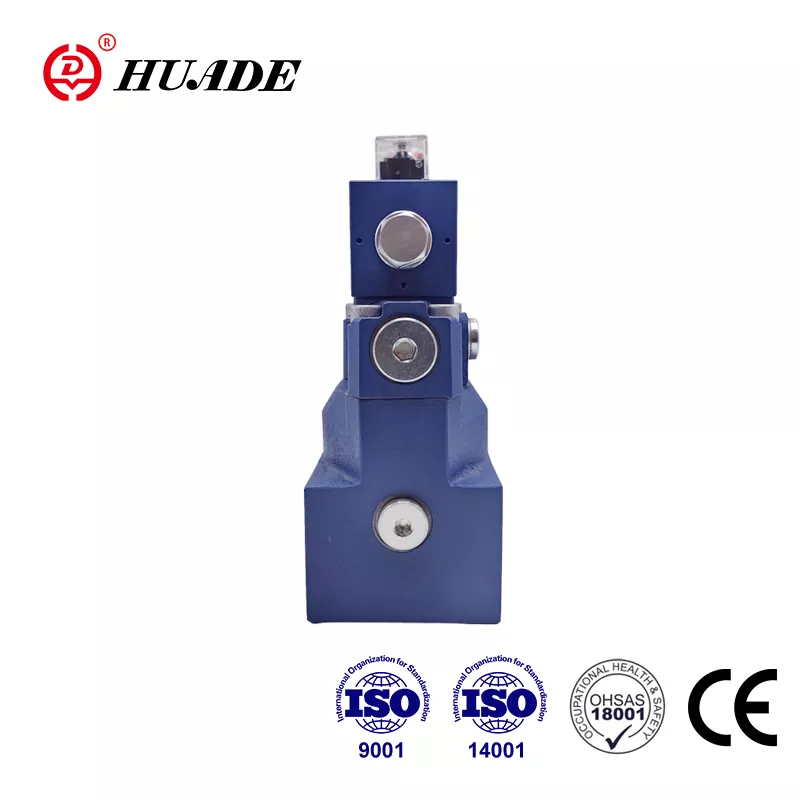

วาล์วระบายแรงดัน Huade® DBW 10 มีความทนทานมากกว่าเมื่อเทียบกับผลิตภัณฑ์อื่นๆ ที่คล้ายคลึงกัน เหตุผลก็คือ Huade Hydraulic มีความร่วมมือระยะยาวกับ Rexroth สองครั้ง ประเภท DBW 10 สามารถใช้แทนวาล์วซีรีย์เดียวกันกับที่ Rexroth นำเสนอได้ เพื่อจัดหาผลิตภัณฑ์ไฮดรอลิก โรงงานได้แนะนำอุปกรณ์การผลิตขั้นสูง 750 รายการจากทั่วทุกมุมโลก โรงงานให้ความสำคัญกับการใช้งานจริงของผลิตภัณฑ์มากขึ้นและมุ่งมั่นที่จะจัดหาวาล์วไฮดรอลิกราคาไม่แพงให้กับลูกค้า ทุกสาขาของโรงงานได้ผ่านมาตรฐาน ISO9001, ISO14001 และ OH SAS18001 แบรนด์Huade®มีชื่อเสียงสูงในประเทศจีน เนื่องจากคุณภาพที่เชื่อถือได้และประสิทธิภาพที่มั่นคง วาล์วแรงดัน Huade® จึงถูกนำมาใช้กันอย่างแพร่หลายในด้านวิศวกรรมและเครื่องจักรก่อสร้าง อุตสาหกรรมการทหาร และสาขาอื่นๆ
|
ทั่วไป |
|||||||
|
การติดตั้ง |
ไม่จำเป็น |
||||||
|
น้ำหนัก |
DB10 |
DB15 |
ดีบี20 |
ดีบี25 |
DB30 |
||
|
แผ่นย่อย |
ดีบี (กก.) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
DBW (กก.) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
ดีบีซี (กก.) |
1.2 (พิมพ์ DBW เพิ่ม 1.2Kg |
||||||
|
DBC10 หรือ 30 (กก.) |
1.5 (DBWC10 หรือ 30 เพิ่ม 1.2Kg) |
||||||
|
เกลียว |
ดีบี..จี. (กก.) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
ดีบีดับเบิลยู..จี. (กก.) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
ข้อมูลทางเทคนิคของวาล์วทิศทาง |
ดู WE6.../... |
||||||
|
ข้อมูลทางเทคนิคไฮดรอลิก |
|||||||
|
แรงดันใช้งานสูงสุดที่พอร์ต A.B. X (เมปาสคาล) |
มากถึง 35.0 |
||||||
|
แรงดันย้อนกลับสูงสุด |
ดีบี (เมปาสคาล) |
สูงถึง 31.5 |
|||||
|
DBW.6A.(โซลินอยด์มาตรฐาน) (MPa) |
เอซี(ดีซี)10.0 เอซี(ดีซี)16.0 |
||||||
|
DBW.6B.(โซลินอยด์กำลังสูง) (MPa) |
เอซี(ดีซี) 16.0 |
||||||
|
ความดันที่ตั้งค่าได้ |
ขั้นต่ำ (MPa) |
ขึ้นอยู่กับการไหล (ดูเส้นโค้งลักษณะเฉพาะ) |
|||||
|
สูงสุด (เมกะปาสคาล) |
สูงสุด5.0, 10.0, 20.0, 31.5, 35.0 |
||||||
|
การไหลสูงสุด |
DB10 |
DB15 |
ดีบี20 |
ดีบี25 |
DB30 |
||
|
การติดตั้งซับเพลท (ลิตร/นาที) |
250 |
- |
500 |
- |
650 |
||
|
การเชื่อมต่อแบบเกลียว (ลิตร/นาที) |
250 |
500 |
500 |
500 |
650 |
||
|
ของเหลวความดัน |
น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) |
||||||
|
ช่วงอุณหภูมิของเหลวความดัน (℃) |
-30 ถึง +80 |
||||||
|
ช่วงความหนืด (มม. ²/วินาที) |
10 to 800 |
||||||
|
ระดับของการปนเปื้อน |
NAS 1638 คลาส 9 |
||||||
คุณสมบัติ:
▶ การติดตั้งแผ่นย่อย
▶ รูปแบบการย้ายไปยัง DIN 24 340, แบบฟอร์ม E, ISO 6264 และ CETOP - RP 121H
▶ การเชื่อมต่อท่อ
▶ ใส่การเชื่อมต่อ
▶ องค์ประกอบการปรับแต่งสามอย่าง:
- ลูกบิดหมุน
- ฐานสิบหก สกรูหัวพร้อมฝาปิดป้องกัน
- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล
▶ โซลินอยด์ดำเนินการขนถ่ายผ่านวาล์วสปูลกำหนดทิศทางในตัว
แอปพลิเคชัน:
วาล์วระบายแรงดัน DBW 10 ใช้สำหรับข้อจำกัดและโซลินอยด์ช่วยระบายแรงดันควบคุม
ทั่วไป
วาล์วแรงดัน DBW เป็นวาล์วระบายแรงดันที่ควบคุมโดยนักบิน
วาล์วระบายแรงดัน (DB) ส่วนใหญ่ประกอบด้วยวาล์วหลัก (1) พร้อมชุดสปูลหลัก (3) และวาล์วควบคุมแบบนำร่อง (2) พร้อมองค์ประกอบปรับแรงดัน
วาล์วระบายความดัน ชนิด DB
แรงดันที่อยู่ในพอร์ต A ทำหน้าที่กับแกนม้วนหลัก (3) ในเวลาเดียวกัน แรงดันจะถูกจ่ายผ่านสายควบคุม (6) และ (7) ซึ่งติดตั้งด้วยรู (4) และ (5) บนด้านสปริงโหลดของแกนม้วนหลัก (3) และที่ลูกบอล (8 ) ในวาล์วควบคุมไพล็อต (2) หากความดันในช่อง A เกินวาล์วที่ตั้งไว้ที่สปริง (9) บอล (8) จะเปิดออกตรงข้ามกับสปริง (9)
สัญญาณนี้มาภายในผ่านสายควบคุม (10) และ (6) จากพอร์ต A ของเหลวความดันที่ด้านสปริงโหลดของแกนหลัก (3) ไหลผ่านสายควบคุม (7) รูปาก (11 ) และลูกบอล (8) เข้าไปในห้องสปริง (12) ในประเภท DB...50B/...มันจะไหลภายในผ่านสายควบคุม (13) ไปยังถัง หรือในประเภท DB..50/..Y..ภายนอกผ่านสายควบคุม (14) เนื่องจากช่อง (4) และ (5) แรงดันตกที่แกนม้วนหลัก (3) การเชื่อมต่อจากพอร์ต A ไปยังพอร์ต B จึงเปิดอยู่ ตอนนี้ของเหลวความดันจะไหลจากพอร์ต A ไปยังพอร์ต B ในขณะที่ยังคงรักษาแรงดันในการทำงานที่ตั้งไว้
วาล์วระบายความดันอาจถูกขนถ่ายหรือเปลี่ยนไปใช้แรงดันอื่น (แรงดันขั้นที่สอง) ผ่านทางพอร์ต "X" (15)
วาล์วระบายความดัน ชนิด DBW
การทำงานของวาล์วนี้โดยพื้นฐานแล้วจะเหมือนกับวาล์วประเภท DB
อย่างไรก็ตาม การขนถ่ายที่แกนหลัก (3) ทำได้โดยการสั่งงานวาล์วทิศทางในตัว (16)
โครงสร้างของ DBW...50B
สัญลักษณ์ DBW...50B
1.ต้องกรองของเหลว ความละเอียดขั้นต่ำของตัวกรองคือ 20 ㎛
2.ต้องปิดผนึกถังและต้องติดตั้งตัวกรองอากาศที่ทางเข้าอากาศ
3.ผลิตภัณฑ์ที่ไม่มีแผ่นย่อยเมื่อออกจากโรงงาน หากต้องการ โปรดสั่งซื้อเป็นพิเศษ
4.สกรูยึดวาล์วต้องมีระดับความเข้มสูง (คลาส 10.9) โปรดเลือกและใช้ตามพารามิเตอร์ที่ระบุไว้ในหนังสือตัวอย่าง
5. ความหยาบของพื้นผิวที่เชื่อมต่อกับวาล์วต้องมีความหยาบผิวเท่ากับ 0.8
6. พื้นผิวของชิ้นงานผสมพันธุ์ต้องมีขนาด 0.01/100 มม.
