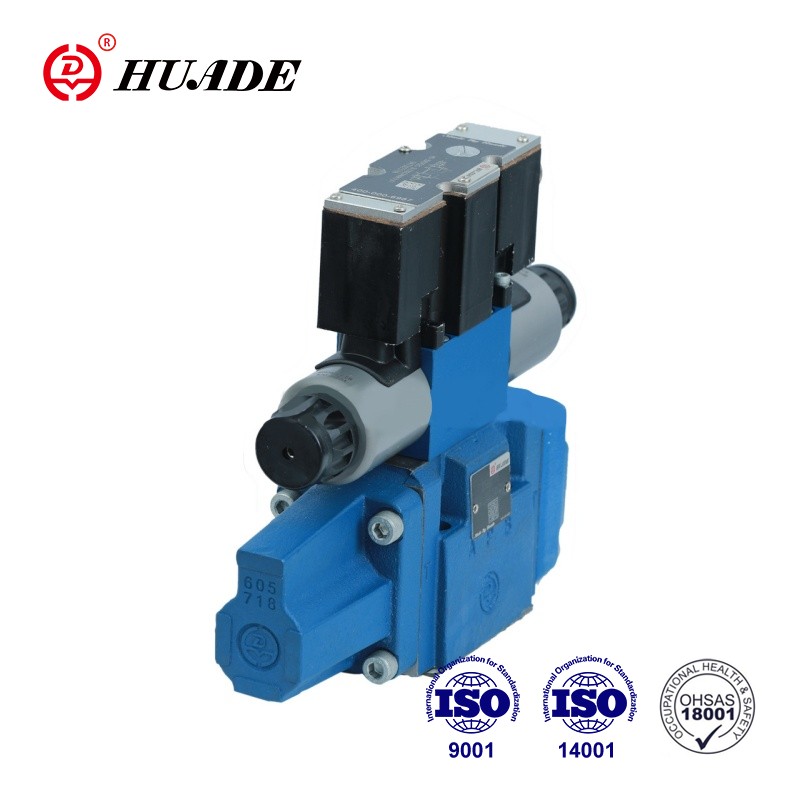

วาล์วประเภท HD-4WRZE เป็นวาล์ว 4 ทิศทางที่ควบคุมโดยนำร่องซึ่งสั่งงานผ่านโซลินอยด์ตามสัดส่วน โดยจะควบคุมทิศทางและอัตราการไหล วาล์วปรับทิศทางตามสัดส่วนนี้มีประสิทธิภาพด้านต้นทุนสูง โรงงานมีอุปกรณ์การผลิตที่ทันสมัยจากทั่วทุกมุมโลกและมีขั้นตอนการทดสอบที่เข้มงวดเพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงของวาล์วสัดส่วนแต่ละตัว
| ไฮดรอลิก | |||||
| ขนาดที่กำหนด | 10 | 16 | 25 | 32 | |
| แรงดันใช้งาน | การจ่ายน้ำมันนำร่องภายนอก | 3~10 | |||
| -ไพล็อตวาล์ว (MPa) | อุปทานน้ำมันนำร่องภายใน | 10~31.5 | 10~35 | ||
| - วาล์วหลัก (MPa) | 31.5 | 35 | |||
| ความดันท่อส่งกลับ (MPa) | พอร์ต T (ท่อระบายน้ำมันไพล็อตภายนอก) | 31.5 | 25 | 25 | 15 |
| พอร์ต T (ท่อระบายน้ำมันไพล็อตระหว่างทาง) | 3 | ||||
| พอร์ต วาย | 3 | ||||
| ปริมาณน้ำมันไพล็อต (cm3) สำหรับการเคลื่อนที่ของสปูล 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| การไหลของน้ำมันนำร่องที่พอร์ต X และ Y (ลิตร/นาที) สำหรับสัญญาณอินพุตในรูปแบบขั้นบันได 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| ไหลผ่านวาล์วหลัก (ลิตร/นาที) | 170 | 460 | 870 | 1600 | |
| ฮิสเทรีซิส % | ≤6 | ||||
| ของเหลวความดัน | แร่ oi1 ถึง DIN 51 524 | ||||
| ช่วงอุณหภูมิของเหลวความดัน (℃) | -20~80 | ||||
| ช่วงความหนืด (mm2/s) | 20~380 | ||||
| การติดตั้ง | ไม่จำเป็น ควรเป็นแนวนอน | ||||
| น้ำหนักสำหรับรุ่น WRZ... (สำหรับ WRZE"เพิ่มอีก 0.2 กก.) | 7.8 | 13.4 | 18.2 | 42.2 | |
| ไฟฟ้า | |||
| ประเภทวาล์ว | ก.ย | มันกำลังเดือด | |
| ประเภทแรงดันไฟฟ้า | ดี.ซี | ||
| กระแสสูงสุด (A) | 1.5 | 2.5 | |
| ความต้านทานของขดลวดโซลินอยด์ (Ω) | ค่าความเย็นที่ 20 ℃ | 4.8 | 2 |
| ค่าสูงสุดที่อบอุ่น | 7.2 | 3 | |
| การป้องกัน | IP65 | ||
| อุณหภูมิคอยล์ (℃) | มากถึง 150 | ||
| หน้าที่ % | 100 | ||
| ควบคุมอุปกรณ์อิเล็กทรอนิกส์ | HD-VT-VSPA2-50-1X/. | อุปกรณ์อิเล็กทรอนิกส์ควบคุมแบบรวม | |
คุณสมบัติ:
▶วาล์วควบคุมทิศทางตามสัดส่วนที่นำร่อง
▶สำหรับการติดตั้งซับเพลท
▶การควบคุมทิศทางและอัตราการไหล
▶สปูลควบคุมตรงกลางสปริง
▶วาล์วและอุปกรณ์อิเล็กทรอนิกส์ควบคุมสัดส่วนจากแหล่งเดียว
แอปพลิเคชัน:
วาล์ว HD-4WRZE ใช้สำหรับควบคุมทิศทางและการไหล
โดยพื้นฐานแล้ววาล์วประกอบด้วย: วาล์วไพล็อต 1, สปูลหลัก ④, วาล์วหลัก ⑥ และสปริงตรงกลาง 3 เมื่อโซลินอยด์ B อยู่ในสภาวะที่ไม่มีพลังงาน แกนหมุนควบคุม 2 จะเลื่อนไปทางขวา การจ่ายน้ำมันไพล็อตไปยังวาล์วไพล็อตจะอยู่ภายในผ่านทางพอร์ต P หรือภายนอกผ่านทางพอร์ต X น้ำมันไพล็อตจะไหลผ่านวาล์วไพล็อต 1 เข้าไปในห้องแรงดัน และเลื่อนสปูลหลัก ④ ตามสัดส่วนของสัญญาณอินพุตไฟฟ้า การเชื่อมต่อจาก P ถึง A และจาก B ถึง T จะทำผ่านหน้าตัดประเภทปากที่มีลักษณะการไหลแบบก้าวหน้า
เมื่อโซลินอยด์ A อยู่ในสภาวะที่ไม่มีพลังงาน แกนหมุนหลักจะเลื่อนไปทางซ้าย การเชื่อมต่อจาก P ไป B และจาก A ถึง T การตัดพลังงานของโซลินอยด์ แกนหมุนควบคุม และแกนหมุน ④ จะถูกย้ายกลับเข้าสู่ศูนย์กลาง ตำแหน่ง
สัญลักษณ์ของวาล์วปรับทิศทางแบบสัดส่วน 4WRZE-7X
