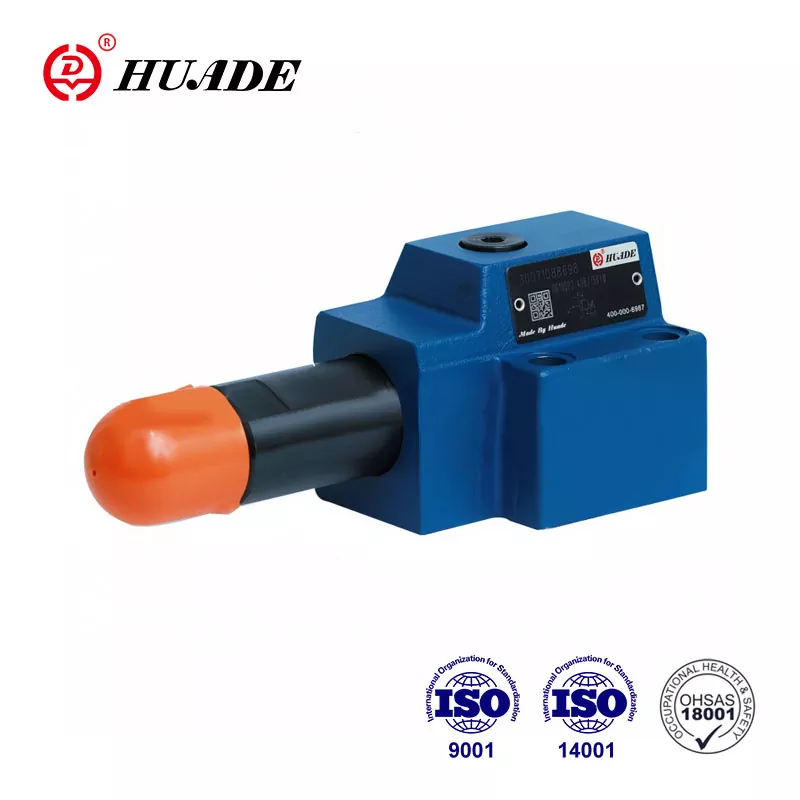

วาล์วลดแรงดัน DR 10 DP

•คุณสมบัติของผลิตภัณฑ์: การออกแบบ 3 ทางที่ดำเนินการโดยตรง, เข้ากันได้กับ rexroth 4 ช่วงความดันพร้อมองค์ประกอบการตั้งค่าหลายอย่าง
•ข้อมูลจำเพาะ: แรงดันการทำงานสูงสุด 31.5 MPa, ความดันทุติยภูมิสูงถึง 31.5 MPa, อัตราการไหลสูงถึง 80 L/นาที
•การใช้งาน: การลดแรงดันของระบบในวงจรไฮดรอลิกอุตสาหกรรม, การติดตั้งแบบติดตั้งแบบย่อย

ส่งคำถาม

รายละเอียดสินค้า

Type DR 10 DP เป็นวาล์วลดแรงดันซึ่งใช้ในการควบคุมความดัน ความจริงที่ว่าวาล์วความดันHuade®สามารถแทนที่ผลิตภัณฑ์ซีรีส์เดียวกันที่นำเสนอโดย Rexroth ส่วนใหญ่เกิดจากความร่วมมือระยะยาวกับ Rexroth เมื่อเทียบกับแบรนด์อื่น ๆ ที่คล้ายกันผลิตภัณฑ์Huade®มีความก้าวหน้าในด้านเทคโนโลยีและทนทานมากขึ้น ราคาของวาล์วลดแรงดันเหล่านี้ค่อนข้างถูก โรงงานเป็นองค์กรสำคัญระดับชาติและมีชื่อเสียงในประเทศจีน

พารามิเตอร์ผลิตภัณฑ์ของวาล์วลดแรงดัน DR 10 DP

ความดันสูงสุด (พอร์ต P) (MPA)	สูงถึง 31.5
สูงสุด ความดันทุติยภูมิ (พอร์ต A) (MPA)	สูงถึง 2.5; สูงถึง 7.5; สูงถึง 15.0; สูงสุด 21.0; สูงถึง 31.5
ความดันสูงสุดด้านหลัง (พอร์ต T (y)) (MPA)	มากถึง 16
max.flow (l/min)	สูงถึง 80
น้ำมันแร่แรงดัน	น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (mm ²/s)	10 ~ 800
ช่วงความดันของเหลวอุณหภูมิ (℃)	-30 ถึง +80
ระดับการปนเปื้อน (UM)	ระดับสูงสุดที่อนุญาตของการปนเปื้อนของของเหลวคือ NAS 1638 Class 9
น้ำหนัก (กิโลกรัม)	ประมาณ 3

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วลดแรงดัน DR 10 DP

คุณสมบัติ:

▶สำหรับการติดตั้งแบบแผ่นย่อย

▶ 4 ช่วงความดัน

▶ 4 การตั้งค่าองค์ประกอบ

- ลูกบิดโรตารี่

- Hex. แขนเสื้อพร้อมหมวกป้องกัน

- ลูกบิดโรตารี่ที่ล็อคได้พร้อมสเกล

- ลูกบิดโรตารี่ที่มีสเกล

▶พร้อมพอร์ตมาตรวัดความดัน

▶วาล์วที่ไม่ส่งคืนเป็นทางเลือก

▶รูปแบบการพอร์ตไปยัง DIN 24 340, Form D, ISO 5781 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์วลดแรงดัน DR 6 DP ใช้เพื่อลดความดันของระบบ

ส่วนและสัญลักษณ์ของวาล์วลดแรงดัน DR 6 DP

ประเภทวาล์ว DR 10 DP เป็นวาล์วที่ดำเนินการโดยตรงของการออกแบบ 3 ทางโดยมีฟังก์ชั่นบรรเทาแรงดันที่ด้านแรงดันลดลง

การตั้งค่าความดันคือโดยใช้องค์ประกอบการตั้งค่าความดัน (1)

ที่เหลือวาล์วจะเปิดโดยปกติและของเหลวสามารถไหลได้ไม่ จำกัด จากพอร์ต B ไปยังพอร์ต A ความดันในพอร์ต A ยังมีอยู่ที่ส่วนท้ายของสปูล (2) ผ่านทางสายควบคุม (4) ตรงข้ามกับสปริงอัด (3) เมื่อความดันในพอร์ต A ถึงระดับความดันที่สปริง (3) สปูล (2) จะย้ายไปยังตำแหน่งควบคุมและเก็บแรงดันในพอร์ตค่าคงที่

ของเหลวในการควบคุมวาล์วนำมาจากพอร์ต A ผ่านการขุดเจาะควบคุม

หากความดันในพอร์ต A เพิ่มขึ้นยังคงเป็นแรงเนื่องจากกองกำลังภายนอกสปูล (2) จะถูกเคลื่อนย้ายไปยังสปริงอัด (3)

สิ่งนี้ทำให้เส้นทางการไหลเปิดขึ้นเหนือดินแดนควบคุม (5) ในสปูลควบคุม (2) ไปยังถัง (พอร์ต y) ของเหลวที่เพียงพอจากนั้นจะไหลไปที่ถังเพื่อป้องกันความดันเพิ่มขึ้น

ห้องฤดูใบไม้ผลิ (6) ถูกระบายไปยังถังภายนอกผ่านพอร์ตวาย

วาล์วที่ไม่ส่งคืน (7) เป็นทางเลือกพร้อมให้อนุญาตให้ไหลฟรีจากพอร์ต A ไปยังพอร์ต B

การเชื่อมต่อมาตรวัดความดัน (8) อนุญาตให้มีการตรวจสอบความดันทุติยภูมิ

โครงสร้างของ DR10DP 1- 40B
