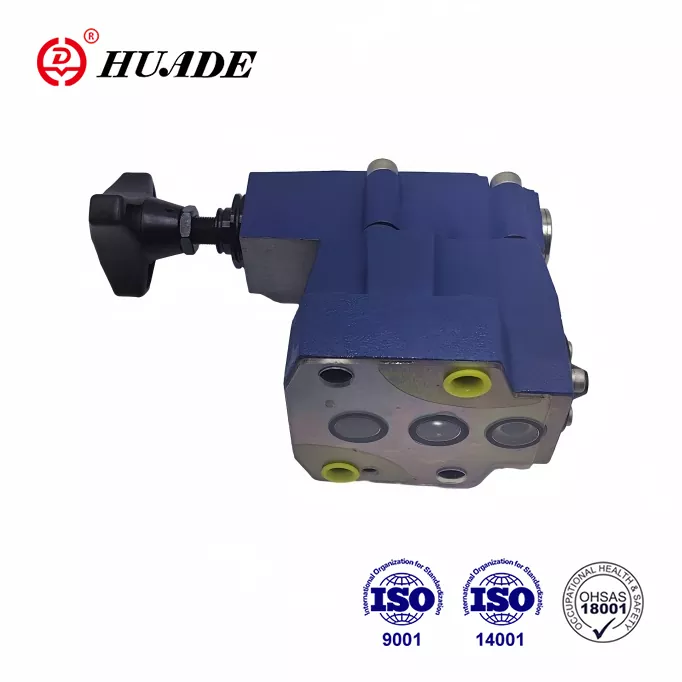

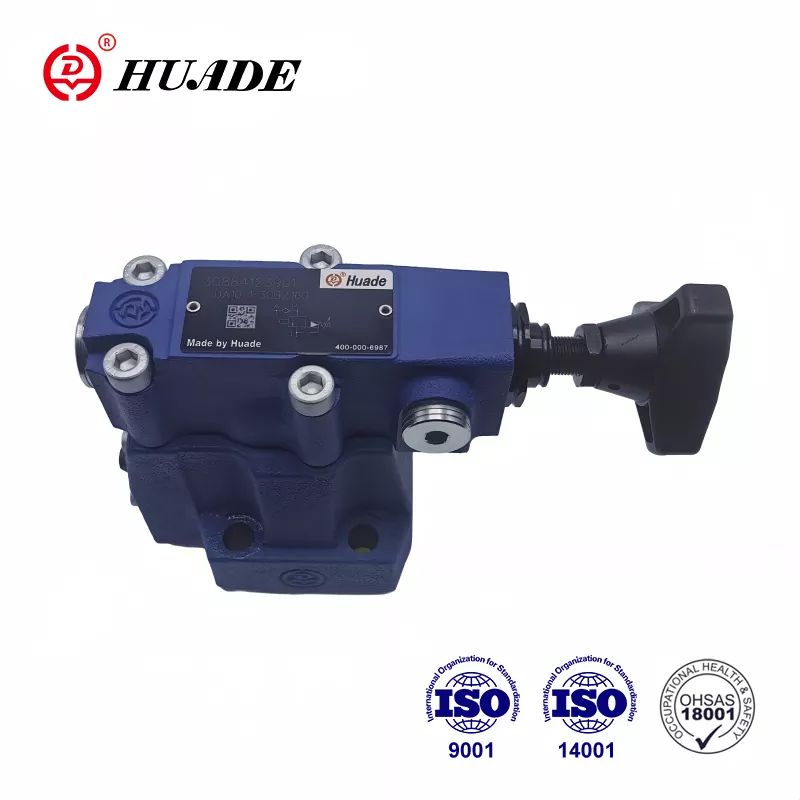

วาล์วปิดแรงดัน da

•คุณสมบัติของผลิตภัณฑ์: นำร่องดำเนินการโซลินอยด์ทำงานขนถ่าย, การปรับแต่ง rexroth ที่เข้ากันได้, 4 องค์ประกอบการปรับ
•ข้อมูลจำเพาะ: ขนาด 10/20/30, การไหลสูงสุด 40-250 ลิตร/นาที, แรงดันสูงถึง 31.5 MPa
•แอปพลิเคชัน: ระบบโหลดตัวสะสม, การสลับปั๊มแรงดันสูง/ต่ำ

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ในฐานะแบรนด์ชั้นนำในอุตสาหกรรมไฮดรอลิกของจีนวาล์วHuade® Hydraulic Pressure Valves ได้รับการสนับสนุนจากตลาดเพื่อคุณภาพของพวกเขาเทียบเท่ากับแบรนด์ระดับแรกที่มีราคาไม่แพงมาก Huade® Relief Valve DA สามารถแทนที่ผลิตภัณฑ์ซีรีส์ที่นำเสนอโดย Rexroth เนื่องจากความร่วมมือระยะยาวสองครั้ง สาขาทั้งหมดขององค์กรได้ผ่านการรับรองระบบระดับชาติสามแห่งคือ ISO9001, ISO14001 และ OH SAS18001 Huade Hydraulic ได้เปิดตัวอุปกรณ์ขั้นสูงมากกว่า 750 เครื่องจากทั่วทุกมุมโลก นอกจากนี้ยังมีระบบการตรวจสอบที่ดีเพื่อให้แน่ใจว่าประสิทธิภาพที่เหนือกว่าของวาล์วความดันแต่ละอัน

พารามิเตอร์ผลิตภัณฑ์ของวาล์วปิดแรงดัน DA

ขนาด		10	20	30
max.flow (l/min)		40	100	250
เสียงดังขึ้น		ดูเส้นโค้งลักษณะ
พอร์ตความดันปฏิบัติการ A (MPA)		สูงถึง 31.5
สูงสุด ความดันที่สามารถตัดสินได้ (MPA)		สูงถึง 8 สูงถึง 16 สูงถึง 31.5
ของเหลวแรงดัน		น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงความหนืด (mm ²/s)		10 ~ 800
ช่วงอุณหภูมิความดันของเหลว (℃)		-30 ถึง +80
ระดับการปนเปื้อน (㎛)		ระดับสูงสุดที่อนุญาตของการปนเปื้อนของของเหลวความดันคือ NAS 1638 Class 9 ดังนั้นเราจึงแนะนำตัวกรองที่มีอัตราการเก็บรักษาขั้นต่ำβ10≥ 75
น้ำหนัก (กิโลกรัม)	และ	3.8	7.7	13.4
	เครื่องราง	4.9	8.8	14.5

คุณสมบัติผลิตภัณฑ์และการประยุกต์ใช้วาล์วปิดแรงดัน DA

คุณสมบัติ:

▶สำหรับการติดตั้งแผ่นย่อย:

▶ 4 องค์ประกอบการปรับ:

●ลูกบิดโรตารี่

●แขนเสื้อที่มีรูปหกเหลี่ยมภายในและหมวกป้องกัน

●ลูกบิดโรตารี่ที่ล็อคได้พร้อมสเกล

●ลูกบิดโรตารี่ที่มีสเกล

▶ 3 อันดับความดัน

▶โซลินอยด์ทำงานขนถ่ายผ่านวาล์วทิศทางในตัว

ฟังก์ชั่นส่วนและสัญลักษณ์ของวาล์วปิดแรงดัน DA DA

วาล์วควบคุมแรงดันประเภท DA เป็นวาล์วปิดเครื่องควบคุมแรงดัน พวกเขาจะใช้ในการสลับการไหลของปั๊มไปยังบายพาสที่ไม่มีแรงดันทันทีที่ถึงแรงดันโหลดสะสม แอพพลิเคชั่นเพิ่มเติมสำหรับวาล์วอยู่ในระบบที่มีปั๊มแรงดันสูงและต่ำ ในกรณีนี้ปั๊มความดันต่ำจะถูกเปลี่ยนเป็นบายพาสที่ไม่มีแรงดันทันทีที่ถึงความดันสูงที่ตั้งไว้

ความดันปิดวาล์ว DA โดยทั่วไปประกอบด้วยวาล์วหลักพร้อมชุดประกอบแกนหลักวาล์วนำร่องพร้อมองค์ประกอบการปรับแรงดันและตรวจสอบวาล์ว ในวาล์วขนาด 10 วาล์วตรวจสอบถูกสร้างขึ้นในวาล์วหลัก ในขนาดวาล์ว 25 และ 32 วาล์วตรวจสอบถูกสร้างขึ้นในจานแยกต่างหากที่ติดตั้งภายใต้วาล์วหลัก

วาล์วปิดแรงดัน da

เปลี่ยนการไหลของปั๊มจาก P ไปยัง A หรือ P เป็น T

ปั๊มจะส่งไหลผ่านวาล์วตรวจสอบ (1) เข้าสู่ระบบไฮดรอลิก (P ถึง A) แรงกดดันในพอร์ต A การกระทำผ่านสายนำร่อง (3) บนสปูลควบคุมนักบิน (4) ในเวลาเดียวกันความดันในพอร์ต P ผ่านทาง orifices (5) และ (7) ไปยังสปริงที่โหลดด้านข้างของสปูลหลัก (6) และป๊อปพ็อป (8) ในวาล์วนำร่อง (2) ทันทีที่มีการตัดความดันในระบบไฮดรอลิกแล้ว Poppet (8) จะยกออกจากฤดูใบไม้ผลิ (9) ตอนนี้ของเหลวแรงดันไหลผ่าน orifices (5) และ (7) เข้าสู่ห้องฤดูใบไม้ผลิ (11) จาก

ที่นี่ของเหลวจะถูกส่งกลับไปยังถังภายในผ่านสายควบคุมในประเภทวาล์ว DA ... 30B/... หรือภายนอกผ่านสายควบคุมในประเภทวาล์ว DA.30B/.. Y ... เนื่องจาก orifices (5) และ (7) ตอนนี้มีความดันตกอยู่ที่สปูลหลัก (6) สปูลหลัก (6) ตอนนี้ยกที่นั่งออกและเปิดการเชื่อมต่อจาก P ถึง T วาล์วตรวจสอบ (1) ตอนนี้ปริมาณการเชื่อมต่อจาก A ถึง P Poppet (8) ตอนนี้เปิดโดยความดันของระบบผ่าน Spool นักบิน (4)

การเบี่ยงเบนการไหลของปั๊มจาก P ถึง Tor P ถึง A

พื้นที่ของสปูลนักบิน (4) นั้นสูงกว่าพื้นที่ที่มีประสิทธิภาพ 17% (8) แรงที่มีประสิทธิภาพของสปูลนักบิน (4) จึงสูงกว่าแรงที่มีประสิทธิภาพ 17% บนกบฏ (8) เมื่อความดันแอคทูเอเตอร์ลดลงเมื่อเทียบกับแรงดันตัดโดยวาล์วซึ่งสอดคล้องกับความแตกต่างของแรงดันสลับสปริง (9) ดันป๊อปพ็อต (8) ไปยังที่นั่ง จากนั้นความดันจะถูกสร้างขึ้นบนสปริงที่โหลดด้านของแกนหลัก (6). ในการรวมกับสปริง (10) สิ่งนี้จะปิดแกนหลัก (6) และแยกการเชื่อมต่อจาก P ถึง T การไหลของปั๊มผ่านอีกครั้งผ่านวาล์วตรวจสอบ (1) เข้าสู่ระบบไฮดรอลิก (P ถึง A)

โครงสร้างของ DA10 ... 30B
