Huade Hydraulic ก่อตั้งขึ้นในปี 1979 โดยได้ร่วมมือกับ Bosch Rexroth สองครั้ง ความร่วมมือระยะยาวทั้งสองครั้งทำให้วาล์วแรงดัน Huade® ไปถึงระดับเดียวกับผลิตภัณฑ์ Rexroth วาล์วปิดแรงดันชนิด DAW สามารถทดแทนซีรีย์เดียวกันจาก Rexroth ด้วยราคาที่ต่ำกว่า ในฐานะแบรนด์ชั้นนำในอุตสาหกรรมไฮดรอลิกของจีน ทุกสาขาขององค์กรได้ผ่านมาตรฐาน ISO9001, ISO14001 และ OH SAS18001 วาล์วปิดแรงดันHuade® DAW ผ่านใบรับรอง CE วาล์วแรงดัน Huade® ได้รับการยอมรับจากตลาดอย่างกว้างขวางและความไว้วางใจจากผู้ใช้
|
ขนาด |
10 |
20 |
30 |
|
|
การไหลสูงสุด (ลิตร/นาที) |
40 |
100 |
250 |
|
|
แรงกดดันดังขึ้น |
ดูเส้นโค้งลักษณะเฉพาะ |
|||
|
พอร์ตเชื่อมต่อ แรงดันใช้งาน A (MPa) |
สูงถึง 31.5 |
|||
|
สูงสุด ความดันที่ตั้งค่าได้ (MPa) |
สูงสุด 8, สูงสุด 16, สูงสุด 31.5 |
|||
|
ของเหลวความดัน |
น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) |
|||
|
ช่วงความหนืด (มม. ²/วินาที) |
10~800 |
|||
|
ช่วงอุณหภูมิของของเหลวความดัน (℃) |
-30 ถึง +80 |
|||
|
ระดับการปนเปื้อน (㎛) |
ระดับการปนเปื้อนสูงสุดที่อนุญาตของของเหลวแรงดันคือ NAS 1638 คลาส 9 |
|||
|
น้ำหนัก (กก.) |
และ |
3.8 |
7.7 |
13.4 |
|
ดอว์ |
4.9 |
8.8 |
14.5 |
|
คุณสมบัติ:
▶ สำหรับการติดตั้งเพลตรอง:
▶ องค์ประกอบการปรับแต่ง 4 รายการ:
● ปุ่มหมุน
● ปลอกที่มีรูปหกเหลี่ยมภายในและฝาครอบป้องกัน
● ปุ่มหมุนแบบล็อคได้พร้อมสเกล
● ลูกบิดแบบหมุนพร้อมสเกล
▶ ระดับแรงดัน 3 ระดับ
▶ โซลินอยด์กระตุ้นการขนถ่ายผ่านวาล์วปรับทิศทางในตัว
แอปพลิเคชัน:
วาล์วควบคุมแรงดันชนิด DAW เป็นวาล์วปิดแรงดันแบบควบคุมด้วยไพล็อต ใช้เพื่อสลับการไหลของปั๊มไปยังบายพาสที่ไม่มีแรงดันทันทีที่ถึงแรงดันโหลดของตัวสะสม การใช้งานเพิ่มเติมสำหรับวาล์วอยู่ในระบบที่มีปั๊มแรงดันสูงและต่ำ ในกรณีนี้ ปั๊มแรงดันต่ำจะเปลี่ยนไปใช้บายพาสที่ไม่มีแรงดันทันทีที่ถึงแรงดันสูงที่ตั้งไว้
วาล์วปิดแรงดันโดยทั่วไปประกอบด้วยวาล์วหลักพร้อมชุดสปูลหลัก วาล์วไพล็อตพร้อมองค์ประกอบปรับแรงดัน และเช็ควาล์ว วาล์วขนาด 10 มีเช็ควาล์วติดตั้งอยู่ในวาล์วหลัก ในวาล์วขนาด 25 และ 32 เช็ควาล์วจะติดตั้งอยู่ในแผ่นแยกต่างหากซึ่งติดตั้งอยู่ใต้วาล์วหลัก

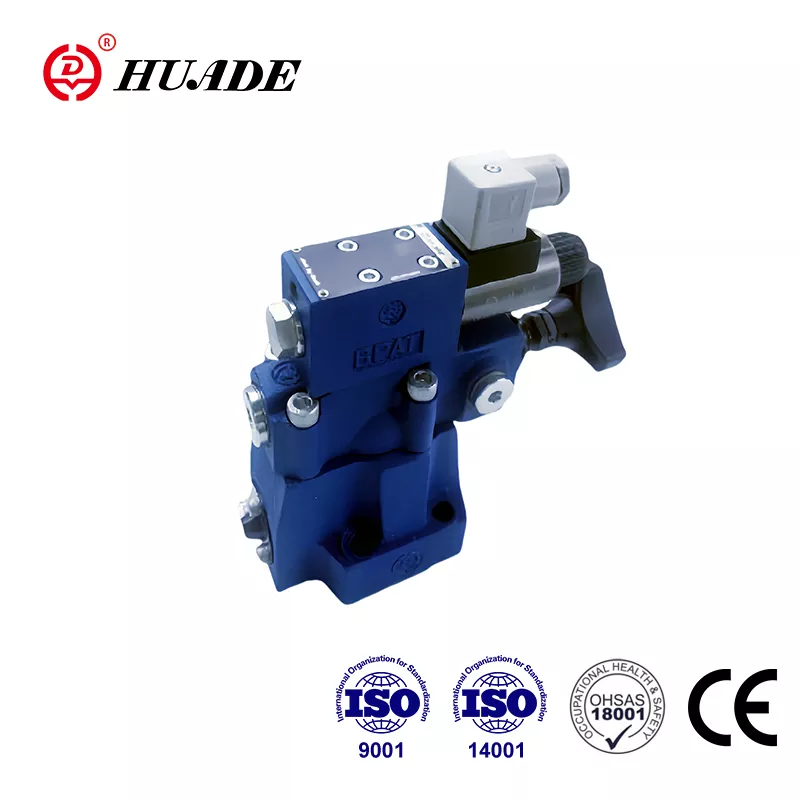

วาล์วปิดแรงดันชนิด DAW
การเปลี่ยนทิศทางการไหลของปั๊มจาก P ไป A หรือ P ไป T
ปั๊มส่งกระแสผ่านเช็ควาล์ว (1) เข้าสู่ระบบไฮดรอลิก (P ถึง A) แรงดันในพอร์ต A ทำหน้าที่ผ่านทางท่อนำร่อง (3) บนแกนหมุนควบคุมนักบิน (4) ในเวลาเดียวกัน ความดันในช่อง P จะผ่านช่องเปิด (5) และ (7) ไปยังด้านที่รับสปริงของแกนม้วนหลัก (6) และก้านวาล์ว (8) ในวาล์วไพล็อต (2) ทันทีที่ถึงแรงดันตัดที่กำหนดไว้ในระบบไฮดรอลิก ก้านวาล์ว (8) จะยกออกจากสปริง (9) ขณะนี้ของเหลวความดันจะไหลผ่านช่องเปิด (5) และ (7) เข้าไปในห้องสปริง (11) จาก
ที่นี่ของเหลวจะถูกส่งกลับไปยังถังทั้งภายในผ่านสายควบคุมในวาล์วประเภท DA...30B/... หรือภายนอกผ่านสายควบคุมในวาล์วประเภท DA.30B/..Y... เนื่องจากช่องเปิด (5) และ (7) ขณะนี้มีแรงดันตกที่แกนม้วนหลัก (6) ตอนนี้แกนหมุนหลัก (6) ยกออกจากที่นั่งและเปิดการเชื่อมต่อจาก P ไปยัง T ในตอนนี้ เช็ควาล์ว (1) จะกำหนดปริมาณการเชื่อมต่อจาก A ไปยัง P ขณะนี้ก้านวาล์ว (8) ถูกเปิดไว้โดยแรงดันของระบบผ่านทางนักบิน แกนม้วนสาย (4)
การเปลี่ยนทิศทางการไหลของปั๊มจาก P ไป T หรือ P ไป A
พื้นที่ของแกนม้วนนำร่อง (4) มากกว่าพื้นที่ที่มีประสิทธิภาพของก้านก้าน (8) ถึง 17% ดังนั้น แรงที่มีประสิทธิผลบนแกนวาล์ว (4) จึงมากกว่าแรงที่มีประสิทธิผลบนก้านวาล์ว (8) ถึง 17% เมื่อแรงดันของแอคทูเอเตอร์ตกสัมพันธ์กับแรงดันตัดโดยวาล์วซึ่งสอดคล้องกับค่าแรงดันสวิตชิ่ง สปริง (9) จะดันก้านวาล์ว (8) ไปที่เบาะนั่ง จากนั้นแรงดันจะถูกสร้างขึ้นที่ด้านสปริงของแกนหลัก (6) เมื่อใช้ร่วมกับสปริง (10) จะเป็นการปิดแกนหลัก (6) และแยกการเชื่อมต่อจาก P ถึง T การไหลของปั๊มจะผ่านไปอีกครั้งผ่าน เช็ควาล์ว (1) เข้าสู่ระบบไฮดรอลิก (P ถึง A)
อย่างไรก็ตาม วาล์วทิศทางที่กระตุ้นด้วยโซลินอยด์ (12) สามารถสลับแรงดันตัดที่ตั้งไว้ซึ่งอยู่ใต้วาล์วไพล็อต (2) จาก P ไปเป็น T หรือจากรูปแบบ P ไปเป็น A
โครงสร้าง DAW20,30 ...30B
สัญลักษณ์ของ DAW...30B
