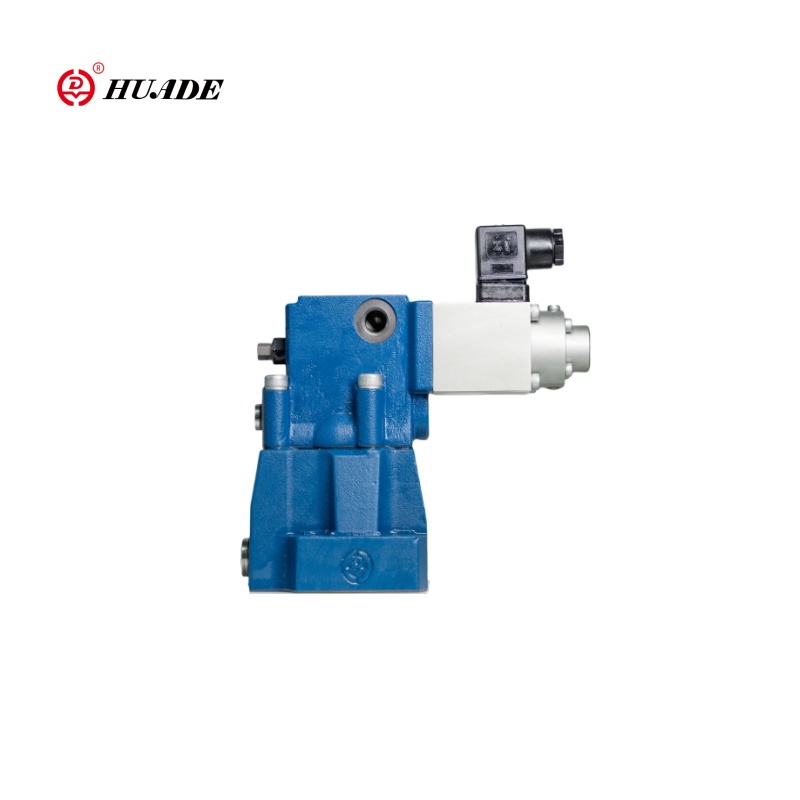

ประเภท DREM ประเภท DREM ที่ดำเนินการโดยนักบินแม่เหล็กไฟฟ้าวาล์วลดความดันเป็นสัดส่วนของวาล์วมีโครงสร้างวาล์วกรวยซึ่งสามารถลดแรงดันในวงจรที่แน่นอนตามสัญญาณไฟฟ้า นอกจากนี้ DREM วาล์วลดความดันสัดส่วนนี้ติดตั้งอุปกรณ์ป้องกันแรงดันสูงสุดเพื่อให้แน่ใจว่าระบบได้รับการปกป้องจากความเสียหายที่เกิดจากแรงดันสูงที่ไม่คาดคิด
| เกี่ยวกับไฮดรอลิก | ||
| สูงสุดการตั้งค่าความดัน (MPA) | พอร์ต A และ B | 31.5 |
| พอร์ต y | ไปที่ถัง. ไม่มีแรงกดดัน | |
| ความดันสูงสุดสำหรับพอร์ต A (MPA) | เช่นเดียวกับอันดับความดัน | |
| min.setting ความดันสำหรับพอร์ต A (MPA) | เกี่ยวข้องกับ "Q" (ดูเส้นโค้ง) | |
| ความเป็นเส้นตรง (%) | ± 3.5 | |
| ความสามารถในการทำซ้ำ (%) | <± 2 | |
| การตีโพยตีพาย | ด้วย quiver ± 2.5% pmax โดยไม่มี Quiver ± 4.5% pmax | |
| ของเหลว | น้ำมันแร่ (สำหรับซีล NBR), ฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) | |
| ช่วงความหนืด (มม.2/s) | 2.8 ถึง 380 | |
| ช่วงอุณหภูมิของเหลว (℃) | -20 ถึง +70 | |
| เกี่ยวกับไฟฟ้า | ||
| แรงดันไฟฟ้า | DC | |
| min.control current (a) | 0.1 | |
| max.control current (a) | 0.8 | |
| ความต้านทานขดลวด (Ω) | วาล์วเก่าที่ 20 ℃คือ 19.5, max.warm valve คือ 28.8 | |
| หน้าที่ | ต่อเนื่อง | |
| อุณหภูมิสูงสุด (℃) | 50 | |
| ฉนวนถึง DIN 40 050 | IP65 | |
| แอมพลิฟายเออร์ที่เกี่ยวข้อง | ปลั๊กอินคอนเนคเตอร์ | |
| เครื่องใช้ไฟฟ้า | VT_2000: 40 (รวมกัน) | |
คุณสมบัติ:
▶การปกป้องแรงดันสูงสุดเป็นทางเลือก
▶วาล์วตรวจสอบเสริมระหว่าง A และ B
▶วาล์วที่ใช้ในการลดแรงดันในการทำงาน
▶สำหรับการติดตั้งแบบแผ่นย่อย
▶วาล์วและอุปกรณ์อิเล็กทรอนิกส์จากหนึ่ง Scurce
แอปพลิเคชัน:
DREM วาล์วลดความดันสัดส่วนถูกนำมาใช้กันอย่างแพร่หลายในหลายภาคอุตสาหกรรมเช่นอุตสาหกรรมปิโตรเลียมอุตสาหกรรมเคมีการผลิตเครื่องจักรการบินและอวกาศเครื่องมือเครื่องจักรและอุตสาหกรรมแสงการต่อเรือและการขุดเนื่องจากมีความแม่นยำและความเสถียรสูง
ประเภทวาล์ว Dre และ Drem เป็นวาล์วลดแรงดันนำร่อง พวกเขาใช้สำหรับการลดแรงกดดันในการทำงาน

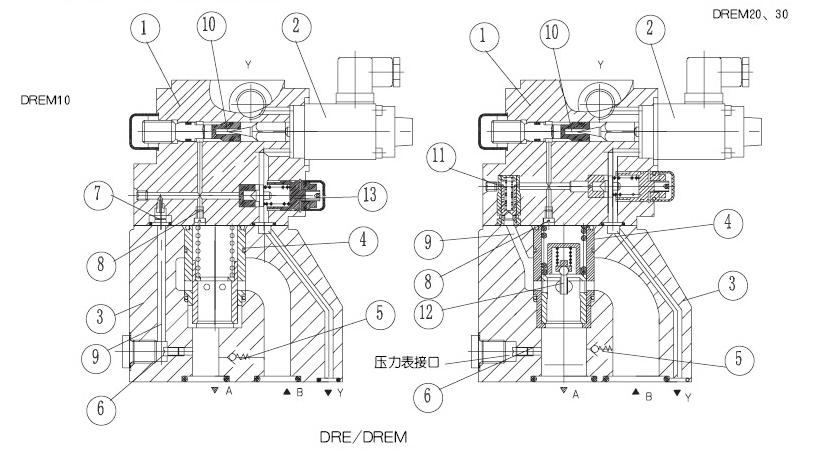

วาล์วโดยทั่วไปประกอบด้วยวาล์วนำร่อง (1) ที่มีโซลินอยด์สัดส่วน (2) วาล์วหลัก (3) พร้อมชุดประกอบแกนหลัก (4) รวมถึงวาล์วตรวจสอบเสริม (5)
พิมพ์ DREM
เพื่อให้แน่ใจว่าแรงกดดันไฮดรอลิกที่มากเกินไป (ความปลอดภัยทางไฮดรอลิก) ไม่ได้เกิดขึ้นเนื่องจากกระแสควบคุมสูงที่ไม่น่าเชื่อที่โซลินอยด์สัดส่วนที่ทำให้เกิดขึ้นโดยอัตโนมัติ
แรงดันที่สูงขึ้นในพอร์ต A สปริงโหลดวาล์วบรรเทาแรงดันสูงสุดเพื่อความปลอดภัยความดันสูงสุดสามารถติดตั้งได้หากจำเป็น
หมายเหตุ: เมื่อการไหลของของไหลแรงดันจากพอร์ต A ไปยังพอร์ต B ผ่านวาล์วตรวจสอบ (5) การไหลของน้ำมันแบบขนานผ่าน Y ไปยังถังจะส่งผลต่อกระบวนการชะลอ
กำลังถูกชะลอตัวลงโดยวาล์วคันเร่งในพอร์ต B (e. g. วาล์วทิศทางตามสัดส่วน) ภายใต้สถานการณ์เช่นนี้ทิศทางการไหลครั้งที่สาม A ถึง Y ไม่เหมาะสำหรับการ จำกัด แรงดันสูงสุดในพอร์ต A.

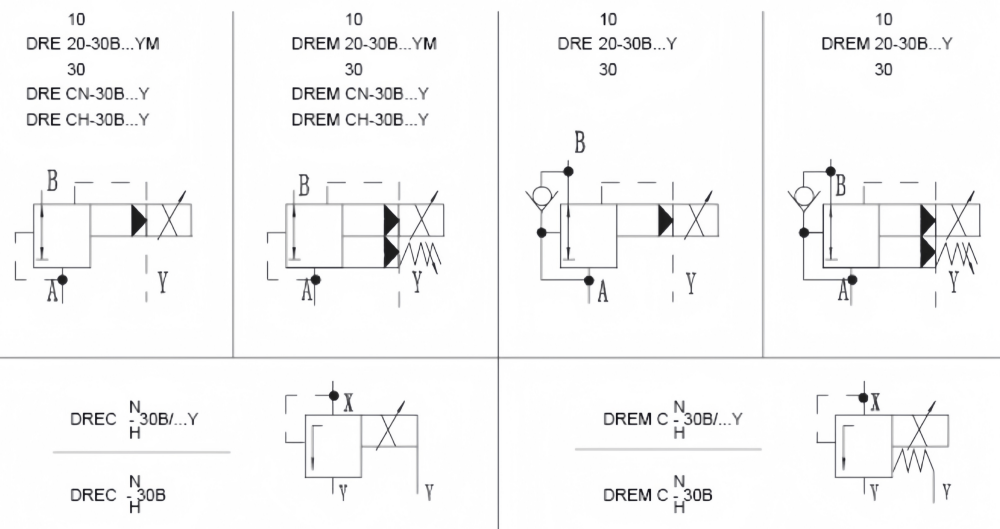

สัญลักษณ์ของความดันสัดส่วนลดวาล์ว drem
