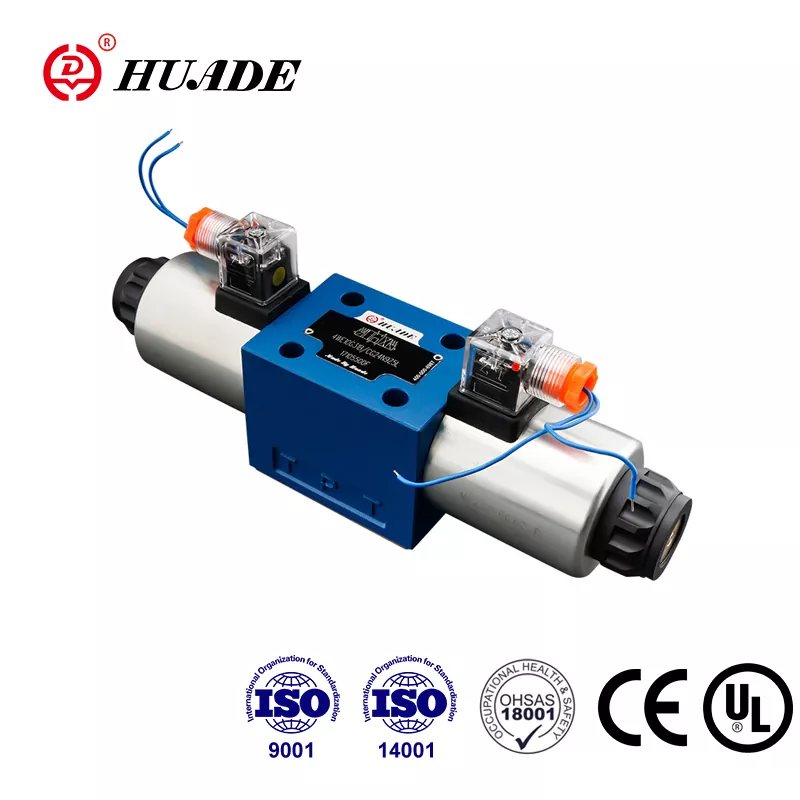

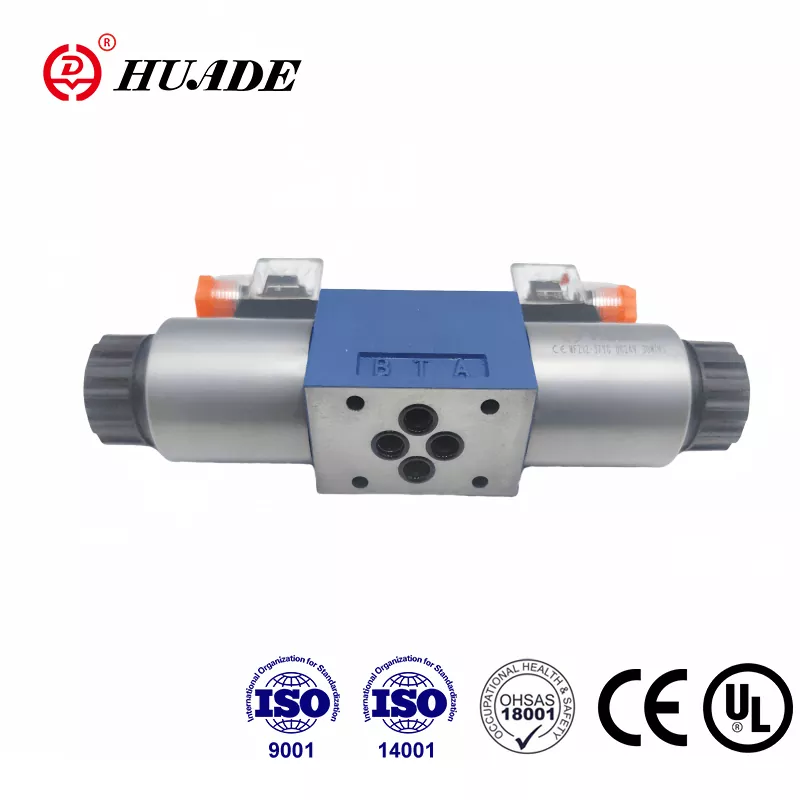

ความร่วมมือกับ Rexroth สองครั้งจากปี 1979 Huade Hydraulic ได้กลายเป็นผู้ผลิตชั้นนำในอุตสาหกรรมไฮดรอลิกของจีน Huade® Directional Spool Valve ประเภท 4WE 10 D เป็นตัวทดแทนสำหรับผลิตภัณฑ์ rexroth ชุดวาล์วทิศทางโซลินอยด์ผ่านการรับรอง CE และ UL วาล์วเหล่านี้แข่งขันกับผลิตภัณฑ์ที่มีคุณภาพดีและราคาต่ำกว่า โรงงานผ่าน ISO9001, ISO14001 และ OH SAS18001 Huade®เป็นแบรนด์ที่โดดเด่นในอุตสาหกรรมไฮดรอลิกจีน Huade® Hydraulic Directional Valves มีส่วนร่วมในโครงการการเปลี่ยนแปลงทางเทคนิคและอุปกรณ์ป้องกันประเทศหลายโครงการเพื่อส่งเสริมการปรับปรุงอุปกรณ์ป้องกันความทันสมัย
|
ความดันปฏิบัติการสูงสุด |
พอร์ต A.B.P (MPA) |
ถึง 31.5 |
|
พอร์ต T (MPA) |
16 |
|
|
Flow Max (L/Min) |
120 |
|
|
ภาพตัดขวาง (ตำแหน่งสลับ 0): |
ด้วยสัญลักษณ์ q ประมาณ 6 % ของพื้นที่เล็กน้อย |
|
|
ของเหลวแรงดัน |
น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) |
|
|
ช่วงอุณหภูมิความดันของเหลว (（℃） |
-30 ～+80 |
|
|
ช่วงความหนืด (mm2/s) |
2.8 ~ 500 |
|
|
น้ำหนัก (กิโลกรัม) |
วาล์วกับ 1 โซลินอยด์ |
5.1 (DC), 4.3 (AC) |
|
วาล์วกับโซลินอยด์ 2 ตัว |
6.7 (DC), 5.1 (AC) |
|
คุณสมบัติ:
▶วาล์วสปูลทิศทางของโซลินอยด์โดยตรงเป็นเวอร์ชันมาตรฐาน
▶ pin pin dc หรือโซลินอยด์ AC ที่มีขดลวดถอดได้
▶โครงร่างที่สมบูรณ์แบบ
▶ขดลวดอาจถูกแทนที่โดยไม่ต้องเปิดห้องแรงดันแน่น
▶ทางเลือกของการเชื่อมต่อไฟฟ้าส่วนกลางหรือแต่ละรายการ
▶ใช้มือเสริม
▶ชีวิตยาวนาน
▶รูปแบบการพอร์ตไปยัง DIN 24 340 รูปแบบ A, ISO 4401 และ CETOP - RP 121H
วาล์วทิศทาง 4WE 10 โดยทั่วไปประกอบด้วยที่อยู่อาศัย (1) โซลินอยด์หนึ่งหรือสองตัว (2) สปูลควบคุม (3) และสปริงกลับหนึ่งหรือสองครั้ง (4) ส่วนที่เหลือมีการควบคุมสปูล (3) อยู่ในตำแหน่งกลางหรือตำแหน่งเริ่มต้นโดยใช้น้ำพุส่งคืน (4) (ยกเว้นในกรณีของสปูลอิมพัลส์) สปูลควบคุม (3) ดำเนินการโดยโซลินอยด์พินเปียก (2) แรงของโซลินอยด์ (2) ทำหน้าที่ควบคุมสปูล (3) และย้ายจากตำแหน่งที่เหลือไปยังตำแหน่งสิ้นสุดที่ต้องการ สิ่งนี้อนุญาตให้ไหลฟรีจาก P ถึง A และ B ถึง T หรือ P ถึง B และ A ถึง T
ในการลดพลังงานโซลินอยด์ (2) สปูลควบคุม (3) จะถูกส่งกลับไปยังตำแหน่งเริ่มต้นโดย Return Spring (4)
มือเสริมที่ใช้งานเกิน (5) Pemits ควบคุมสปูล (3) ที่จะเคลื่อนย้ายโดยไม่มีโซลินอยด์ที่มีพลัง
แผนผังโครงสร้างของ We 10 30b ซีรีส์
1. ของเหลวจะต้องกรอง ความละเอียดขั้นต่ำของตัวกรองคือ 20 ㎛
2. ถังจะต้องปิดผนึกและต้องติดตั้งตัวกรองอากาศที่ทางเข้าอากาศ
3. ผลิตภัณฑ์ที่ไม่มีแผ่นย่อยเมื่อออกจากโรงงาน
4. สกรูยึดวาล์วจะต้องเลือกและใช้ตามหนังสือตัวอย่าง
5. ความขรุขระของพื้นผิวที่เชื่อมโยงกับวาล์วเป็น 0.8
6. พื้นผิวของชิ้นส่วนผสมพันธุ์จำเป็นต้องมี 0.01/100 มม.
