เมื่อทำงานกับระบบไฮดรอลิก การเลือกวาล์วควบคุมทิศทางที่เหมาะสมสามารถสร้างหรือหยุดการทำงานของคุณได้ วาล์วควบคุมทิศทาง WMM 10 จาก Bosch Rexroth กลายเป็นตัวเลือกยอดนิยมในอุตสาหกรรม และด้วยเหตุผลที่ดี วาล์วที่ทำงานด้วยตนเองนี้จัดการกับแรงดันสูงและอัตราการไหลสูงในขณะที่ยังคงความน่าเชื่อถือซึ่งหาได้ยาก
อะไรทำให้ WMM 10 โดดเด่น
วาล์วควบคุมทิศทาง WMM 10 ได้รับการออกแบบมาเพื่อการควบคุมน้ำมันไฮดรอลิกแบบแมนนวลในเครื่องจักรอุตสาหกรรม สิ่งที่ทำให้มันแตกต่างคือความสามารถในการรับแรงดันได้ถึง 315 บาร์ที่พอร์ต P, A และ B โดยมีอัตราการไหลสูงถึง 160 ลิตรต่อนาที ตัวเลขเหล่านี้มีความสำคัญเนื่องจากทำให้วาล์วสามารถควบคุมตัวกระตุ้นไฮดรอลิกขนาดใหญ่ได้โดยไม่กระทบต่อเวลาตอบสนองหรือความแม่นยำ
วาล์วใช้การออกแบบที่เรียบง่ายแต่มีประสิทธิภาพ เมื่อคุณขยับมือจับแบบแมนนวล มันจะเลื่อนแกนหมุนภายในซึ่งเปลี่ยนเส้นทางการไหลของของไหลไฮดรอลิก การเชื่อมต่อทางกลไกโดยตรงนี้ช่วยให้ผู้ปฏิบัติงานสามารถตอบรับและควบคุมได้ทันที ซึ่งมีประโยชน์อย่างยิ่งในระหว่างการตั้งค่าเครื่องจักรหรือสถานการณ์ฉุกเฉิน โดยทั่วไปเวลาในการเปลี่ยนจะอยู่ระหว่าง 10 ถึง 45 มิลลิวินาที ขึ้นอยู่กับความหนืดของน้ำมันและแรงที่คุณใช้กับด้ามจับ
ทำความเข้าใจกับข้อกำหนดทางเทคนิค
วาล์วควบคุมทิศทาง WMM 10 เป็นไปตามมาตรฐานขนาด NG10 หรือที่เรียกว่า D05 หรือ CETOP 5 มาตรฐานนี้หมายความว่าวาล์วสามารถเปลี่ยนวาล์ว NG10 อื่นๆ ได้โดยไม่ต้องดัดแปลงแผ่นยึดของคุณ วาล์วมีน้ำหนักระหว่าง 3.3 ถึง 4.4 กิโลกรัม และสามารถติดตั้งในตำแหน่งใดก็ได้ ทำให้คุณมีความยืดหยุ่นในการออกแบบระบบ
รายละเอียดประการหนึ่งที่มักถูกมองข้ามคือขีดจำกัดแรงดันพอร์ตส่งคืน แม้ว่าพอร์ตการทำงานจะสามารถรองรับแรงดันได้ 315 บาร์ แต่พอร์ต T (สายส่งกลับ) สามารถรองรับแรงดันสูงสุดได้ที่ 160 บาร์ ความแตกต่างนี้มีความสำคัญเมื่อคุณออกแบบวงจรไฮดรอลิก แรงดันที่เพิ่มขึ้นอย่างรวดเร็วในท่อส่งกลับอาจทำให้หลอดด้ายติดหรือเคลื่อนที่โดยไม่คาดคิด ซึ่งเป็นสาเหตุที่วิศวกรจำนวนมากออกแบบท่อส่งกลับแรงดันต่ำโดยเฉพาะสำหรับระบบที่ใช้วาล์วควบคุมทิศทาง WMM 10
แรงปฏิบัติการที่จำเป็นในการเปลี่ยนวาล์วขึ้นอยู่กับการกำหนดค่า รุ่นสปริงกลับต้องใช้แรง 18 ถึง 20 นิวตัน ในขณะที่รุ่นดีเทนต์ (ที่มีเครื่องหมาย "F" ในรหัสรุ่น) ต้องใช้แรง 30 ถึง 40 นิวตัน คุณสมบัติตัวล็อคจะล็อคแกนม้วนให้อยู่ในตำแหน่ง ซึ่งมีประโยชน์เมื่อคุณต้องการรักษาการตั้งค่าวาล์วโดยไม่ต้องจับที่จับ
วิธีอ่านรหัสรุ่น
การทำความเข้าใจรหัสรุ่นช่วยให้คุณสั่งซื้อวาล์วที่ถูกต้องได้ โค้ดทั่วไป เช่น 4WMM10E5X/F จะแบ่งออกเป็นส่วนประกอบเฉพาะ "4" หมายถึงพอร์ตสี่พอร์ต "WMM" หมายถึงวาล์วก้านควบคุมแบบแมนนวล "10" หมายถึงขนาด NG10 "E" อธิบายการกำหนดค่าสปูล (ในกรณีนี้ พอร์ตทั้งหมดถูกบล็อกโดยเป็นกลาง) "5X" ระบุชุดส่วนประกอบ และ "F" หมายความว่ามีกลไกการย้อน
สัญลักษณ์สปูลสร้างความแตกต่างอย่างแท้จริงในการทำงานของระบบของคุณ สปูล "E" จะบล็อกพอร์ตทั้งหมดในตำแหน่งที่เป็นกลาง ซึ่งป้องกันการเคลื่อนตัวในแอคชูเอเตอร์ของคุณ แกนม้วน "W" เชื่อมต่อพอร์ตทั้งหมดเข้ากับถังโดยเป็นกลาง ซึ่งจะช่วยขนถ่ายปั๊มและลดการสะสมความร้อน หลอดแกน "J" จะสร้างวงจรอนุกรมที่ดีสำหรับการทำงานที่ความเร็วต่ำ การเลือกประเภทสปูลที่ไม่ถูกต้องอาจนำไปสู่ปัญหาด้านประสิทธิภาพได้ ดังนั้นจึงคุ้มค่าที่จะใช้เวลาทำความเข้าใจความต้องการของระบบของคุณ
ความเข้ากันได้ของของไหลไฮดรอลิก
วาล์วควบคุมทิศทาง WMM 10 ทำงานร่วมกับน้ำมันไฮดรอลิกหลายชนิด แต่แต่ละประเภทมีข้อกำหนดเฉพาะ น้ำมันแร่มาตรฐาน เช่น HL หรือ HLP ทำงานร่วมกับซีล NBR หรือ FKM และทำงานตามปกติตลอดช่วงแรงดันสูงสุด ตัวเลือกที่ย่อยสลายได้ทางชีวภาพ เช่น ของเหลว HETG ยังใช้ซีล NBR หรือ FKM ในขณะที่ของเหลว HEES จำเป็นต้องใช้ซีล FKM โดยเฉพาะ
ของเหลวทนไฟที่มีน้ำ (HFC) ถือเป็นความท้าทายพิเศษ เมื่อใช้ของเหลว HFC กับวาล์วควบคุมทิศทาง WMM 10 คุณจะต้องจำกัดความแตกต่างของแรงดันไว้ที่ 50 บาร์ แทนที่จะเป็น 315 บาร์ปกติ อายุการใช้งานที่คาดหวังของวาล์วจะลดลง 50 ถึง 100 เปอร์เซ็นต์เมื่อใช้ของเหลว HFC นอกจากนี้คุณยังต้องโหลดพอร์ตส่งคืนไว้ล่วงหน้าประมาณ 20 เปอร์เซ็นต์ของส่วนต่างแรงดันใช้งานเพื่อป้องกันการเกิดโพรงอากาศ ข้อกำหนดพิเศษเหล่านี้จะเพิ่มต้นทุนการเป็นเจ้าของโดยรวมของคุณ ดังนั้นควรคำนึงถึงปัจจัยดังกล่าวในการตัดสินใจของคุณหากคุณกำลังพิจารณาของเหลว HFC
ช่วงอุณหภูมิในการทำงานแตกต่างกันไปตามวัสดุซีล ซีล NBR ทำงานตั้งแต่ลบ 30 ถึงบวก 80 องศาเซลเซียสสำหรับของเหลว ในขณะที่อุณหภูมิโดยรอบควรอยู่ระหว่างลบ 20 ถึงบวก 70 องศาเซลเซียส ซีล FKM มีช่วงที่แตกต่างกันเล็กน้อย โดยเริ่มจากลบ 20 ถึงบวก 80 องศาเซลเซียส สำหรับอุณหภูมิของเหลว
รักษาระบบของคุณให้สะอาด
ความสะอาดของน้ำมันสร้างความแตกต่างอย่างมากในประสิทธิภาพของวาล์ว วาล์วควบคุมทิศทาง WMM 10 ต้องการความสะอาดของของเหลวตามมาตรฐาน ISO 4406 Class 20/18/15 หรือดีกว่า สิ่งนี้อาจดูเหมือนต้องใช้เทคนิคมากเกินไป แต่การปนเปื้อนเป็นสาเหตุหลักของการติดหลอดในวาล์วที่ควบคุมด้วยมือ แม้แต่อนุภาคขนาดเล็กก็สามารถอุดตันระหว่างแกนม้วนและแกนได้ ทำให้วาล์ววางสายหรือเคลื่อนตัวช้า
การติดตั้งระบบการกรองคุณภาพสูงจะให้ผลตอบแทนในระยะยาว เวลาเฉลี่ยถึงความล้มเหลวที่เป็นอันตราย (MTTFd) ของวาล์วอยู่ที่ 150 ปีภายใต้สภาวะที่สะอาด ซึ่งแสดงให้เห็นว่าตัววาล์วมีความน่าเชื่อถืออย่างยิ่ง ความล้มเหลวส่วนใหญ่เกิดจากปัจจัยภายนอก เช่น น้ำมันที่ปนเปื้อน การติดตั้งที่ไม่เหมาะสม หรือการทำงานนอกช่วงแรงดันที่ระบุ
ปัญหาทั่วไปและแนวทางแก้ไข
การติดของแกนหมุนถือเป็นปัญหาที่พบบ่อยที่สุดของ Directional Control Valve WMM 10 ซึ่งมักเกิดขึ้นเมื่อมีอนุภาคสะสมอยู่รอบๆ แกนหมุน หรือเมื่อทำงานในอุณหภูมิเย็นโดยใช้น้ำมันที่มีความหนืดสูง วิธีแก้ปัญหาเกี่ยวข้องกับการรักษาความสะอาดของน้ำมันที่เหมาะสม และการทำให้ความหนืดของน้ำมันไฮดรอลิกของคุณอยู่ภายในช่วง 2.8 ถึง 500 ตารางมิลลิเมตรต่อวินาที
การเคลื่อนที่ของแกนม้วนโดยไม่คาดคิดในเวอร์ชันกักอาจเกิดขึ้นเมื่อแรงดันที่เพิ่มขึ้นในแนวกลับเอาชนะแรงยึด 30 ถึง 40 นิวตัน สิ่งนี้สร้างความเสี่ยงด้านความปลอดภัยเนื่องจากวาล์วอาจเปลี่ยนตำแหน่งโดยที่ผู้ปฏิบัติงานไม่ได้ป้อนข้อมูล การเพิ่มเช็ควาล์วในท่อส่งกลับหรือการออกแบบวงจรส่งกลับแรงดันต่ำแยกต่างหากจะช่วยแก้ปัญหานี้ได้
การรั่วไหลของซีลจะเกิดขึ้นเมื่อเวลาผ่านไปเนื่องจากซีลสึกหรอจากการทำงานปกติ การตรวจสอบเป็นประจำจะตรวจพบได้ตั้งแต่เนิ่นๆ ก่อนที่การรั่วไหลเล็กๆ น้อยๆ จะกลายเป็นปัญหาใหญ่ เมื่อเปลี่ยนซีล ตรวจสอบให้แน่ใจว่าคุณจับคู่วัสดุซีลกับประเภทน้ำมันไฮดรอลิกของคุณ
ราคาและทางเลือก
โดยทั่วไปแล้ว Directional Control Valve WMM 10 จาก Bosch Rexroth จะมีราคาระหว่าง 1,091 ถึง 1,114 เหรียญสหรัฐฯ สำหรับชิ้นส่วน OEM ราคานี้สะท้อนถึงคุณภาพทางวิศวกรรมและการรับรองที่มาพร้อมกับแบรนด์ Rexroth ตัวเลือกที่มีต้นทุนต่ำกว่าจากผู้ผลิตอย่าง Huade มีตั้งแต่ 38 ถึง 132 ดอลลาร์สหรัฐ และอ้างว่าเข้ากันได้กับ NG10 แต่สิ่งเหล่านี้มาพร้อมกับความเสี่ยง

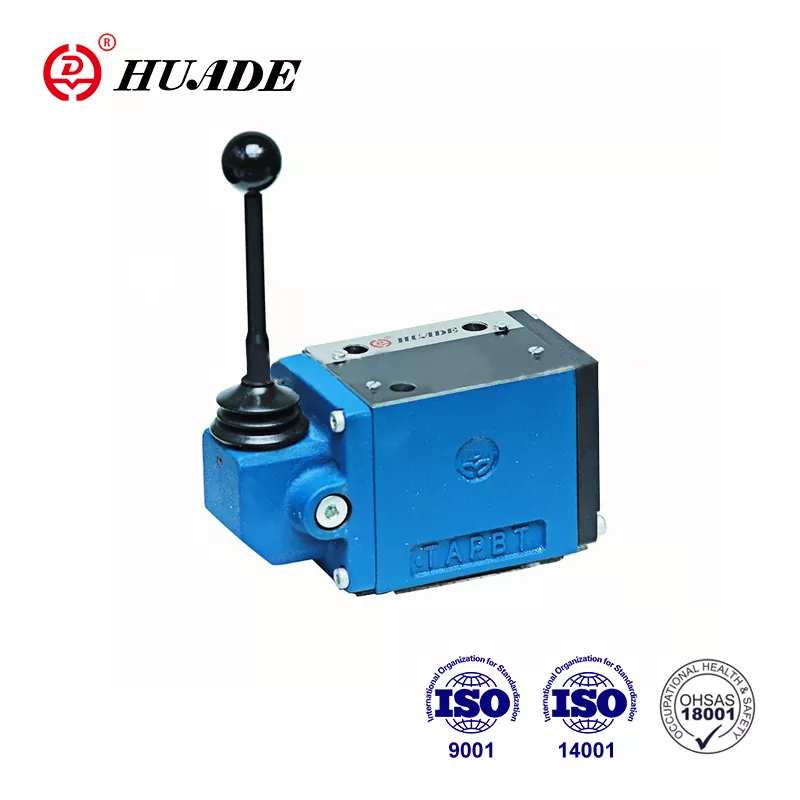

ผู้ผลิตในจีนผลิตวาล์วที่มีฟังก์ชันการทำงานคล้ายกันในราคาที่ต่ำกว่ามาก Huade นำเสนอเทียบเท่า WMM 10 ซึ่งตรงกับข้อกำหนดพื้นฐานของแรงดัน 315 บาร์และอัตราการไหล 160 ลิตรต่อนาที คำถามคือว่าการประหยัดต้นทุนจะพิสูจน์ความเสี่ยงที่อาจเกิดขึ้นในด้านความแม่นยำ คุณภาพเอกสาร และการสนับสนุนระยะยาวหรือไม่
เมื่อเปรียบเทียบทางเลือกอื่น ให้ใส่ใจกับข้อมูลจำเพาะที่แท้จริงมากกว่าแค่หมายเลขรุ่น วาล์ว NG6 บางตัวใช้รูปแบบการตั้งชื่อที่คล้ายกัน แต่รองรับได้เพียง 80 ลิตรต่อนาที ซึ่งจะทำให้ระบบของคุณคอขวด ตรวจสอบว่าทางเลือกอื่นๆ ให้ความจุ 160 ลิตรต่อนาทีอย่างแท้จริง ซึ่งทำให้วาล์วควบคุมทิศทาง WMM 10 เหมาะสำหรับแอคชูเอเตอร์ขนาดใหญ่
แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง
การติดตั้งวาล์วควบคุมทิศทาง WMM 10 อย่างเหมาะสมเริ่มต้นด้วยพื้นผิวการติดตั้ง วาล์วติดตั้งกับเพลตย่อยที่เป็นไปตามมาตรฐาน DIN 24340 A หรือ ISO 4401-05-04-0-05 ขันสลักเกลียวยึดตามข้อกำหนดและใช้ซีลที่ถูกต้องระหว่างวาล์วและเพลตรอง ข้อผิดพลาดในการติดตั้งแม้เพียงเล็กน้อยก็อาจนำไปสู่การรั่วไหลภายในหรือประสิทธิภาพลดลงได้
การกำหนดขนาดท่อมีความสำคัญมากกว่าที่หลายๆ คนตระหนัก เมื่ออัตราการไหลเข้าใกล้ 160 ลิตรต่อนาที ท่อที่มีขนาดไม่เล็กจะทำให้เกิดแรงดันตกคร่อมและการสะสมความร้อนมากเกินไป ท่อส่งกลับจำเป็นต้องมีขนาดที่เพียงพอเป็นพิเศษ เนื่องจากมีระดับแรงดันที่ต่ำกว่าบนพอร์ต T
สำหรับระบบที่มีอัตราการไหลชั่วคราวสูง การติดตั้งตลับปีกผีเสื้อในช่อง P จะช่วยป้องกันคลื่นกระแทกและการเกิดโพรงอากาศ คาร์ทริดจ์ B08 ที่มีรูขนาด 0.8 มิลลิเมตรเป็นจุดเริ่มต้นที่ดี แม้ว่าการใช้งานเฉพาะของคุณอาจต้องปรับเปลี่ยนก็ตาม การเพิ่มเล็กน้อยนี้ช่วยปกป้องอายุการใช้งานวาล์วได้อย่างมากในระบบที่มีการเปลี่ยนแปลงโหลดกะทันหัน
กลยุทธ์การบำรุงรักษา
แนวทางการบำรุงรักษาเชิงรุกช่วยเพิ่มอายุการใช้งานที่เป็นไปได้ 150 ปีของวาล์วควบคุมทิศทาง WMM 10 การวิเคราะห์น้ำมันเป็นประจำจะตรวจจับปัญหาการปนเปื้อนก่อนที่วาล์วจะเสียหาย การทดสอบควรรวมจำนวนอนุภาค ความหนืด และปริมาณความชื้นเป็นอย่างน้อย
ระยะเวลาการเปลี่ยนตัวกรองขึ้นอยู่กับสภาพแวดล้อมการทำงานและอัตราการปนเปื้อนของคุณ สภาพแวดล้อมที่มีฝุ่นละอองสูงอาจจำเป็นต้องเปลี่ยนตัวกรองทุกเดือน ในขณะที่การตั้งค่าทางอุตสาหกรรมที่สะอาดอาจใช้เวลาหลายเดือน อย่ารอให้สัญญาณเตือนแรงดันส่วนต่างทำงานก่อนเปลี่ยนตัวกรอง เนื่องจากความเสียหายอาจเกิดขึ้นแล้ว
การเปลี่ยนซีลเป็นไปตามกำหนดการที่คาดการณ์ได้ตามเวลาทำงานและรอบแรงดัน การเก็บชุดซีลอะไหล่ไว้กับมือจะช่วยลดเวลาหยุดทำงานเมื่อจำเป็นต้องเปลี่ยนใหม่ บันทึกกิจกรรมการบำรุงรักษาของคุณเพื่อสร้างรูปแบบที่ช่วยคาดการณ์ความต้องการในอนาคต
เมื่อใดจึงควรเลือก WMM 10
วาล์วควบคุมทิศทาง WMM 10 เป็นเลิศในการใช้งานที่การควบคุมแบบแมนนวลให้ข้อได้เปรียบเหนือการกระตุ้นด้วยไฟฟ้า ขั้นตอนการตั้งค่าเครื่องจักรมักจะได้ประโยชน์จากความรู้สึกโดยตรงและการตอบสนองทันทีของวาล์วแบบแมนนวล ระบบควบคุมฉุกเฉินยังนิยมใช้วาล์วแบบแมนนวลเนื่องจากทำงานได้แม้ในระหว่างที่ไฟฟ้าขัดข้อง
อุปกรณ์ก่อสร้างขนาดใหญ่ เครื่องมือกล และแท่นพิมพ์เป็นตัวแทนการใช้งานทั่วไปของ WMM 10 การผสมผสานระหว่างความจุแรงดันสูงและอัตราการไหลสูง รองรับความต้องการของกระบอกไฮดรอลิกและมอเตอร์ขนาดใหญ่ ตัวเลือกการหน่วงทำงานได้ดีสำหรับการจัดตำแหน่งแอปพลิเคชันที่คุณต้องการล็อกการตั้งค่าขณะทำงานอื่น
อย่างไรก็ตาม วาล์วไม่เหมาะกับทุกสถานการณ์ ระบบอัตโนมัติที่จำเป็นต้องมีการควบคุมระยะไกลควรใช้วาล์วที่ทำงานด้วยไฟฟ้าแทน การใช้งานที่ต้องการการควบคุมการไหลที่แม่นยำ นอกเหนือจากการสลับเปิด-ปิดแบบธรรมดาอาจต้องใช้วาล์วแบบสัดส่วน การทำความเข้าใจข้อจำกัดเหล่านี้จะช่วยให้คุณเลือกวาล์วที่เหมาะกับความต้องการเฉพาะของคุณได้
ข้อพิจารณาขั้นสุดท้าย
วาล์วควบคุมทิศทาง WMM 10 แสดงถึงเทคโนโลยีไฮดรอลิกที่สมบูรณ์ซึ่งมอบประสิทธิภาพที่เชื่อถือได้เมื่อใช้อย่างเหมาะสม อัตราแรงดัน 315 บาร์และความสามารถในการไหล 160 ลิตรต่อนาที ทำให้วาล์วนี้เป็นหนึ่งในวาล์วแบบแมนนวลที่มีความสามารถมากกว่าในประเภทขนาด NG10 ตัวเลข MTTFd ในรอบ 150 ปี สะท้อนให้เห็นถึงวิศวกรรมที่แข็งแกร่ง แม้ว่าการบรรลุเป้าหมายนี้ต้องอาศัยความใส่ใจในความสะอาดของระบบและการบำรุงรักษาที่เหมาะสม
เมื่อออกแบบระบบใหม่หรือเปลี่ยนวาล์วที่มีอยู่ ให้มุ่งเน้นที่การจับคู่ความสามารถของวาล์วกับความต้องการที่แท้จริงของคุณ อย่าคิดว่าข้อกำหนดที่สูงกว่าหมายถึงประสิทธิภาพที่ดีขึ้นเสมอไป วาล์วควบคุมทิศทาง WMM 10 ที่มีขนาดเหมาะสมและได้รับการบำรุงรักษาจะมีอายุการใช้งานยาวนานกว่าเครื่องจักรส่วนใหญ่ที่ควบคุม
การตัดสินใจระหว่าง OEM และซัพพลายเออร์รายอื่นในท้ายที่สุดจะขึ้นอยู่กับความเสี่ยงและการคำนวณต้นทุนทั้งหมดของคุณ ความแตกต่างของราคาเริ่มต้นดูน่าสนใจ แต่คำนึงถึงมูลค่าของการสนับสนุนด้านเทคนิค คุณภาพเอกสาร และความคุ้มครองการรับประกันด้วย สำหรับการใช้งานที่สำคัญซึ่งการหยุดทำงานมีต้นทุนสูง ตัวเลือก OEM มักจะสมเหตุสมผลทางการเงิน แม้ว่าราคาล่วงหน้าจะสูงกว่าก็ตาม
การทำความเข้าใจรายละเอียดทางเทคนิคของวาล์วควบคุมทิศทาง WMM 10 ช่วยให้คุณมีข้อมูลประกอบการตัดสินใจเกี่ยวกับข้อมูลจำเพาะ การติดตั้ง และการบำรุงรักษา ความรู้นี้แปลโดยตรงไปสู่ประสิทธิภาพของระบบที่ดีขึ้นและอายุการใช้งานส่วนประกอบที่ยาวนานขึ้น ซึ่งจะช่วยปรับปรุงผลกำไรของคุณในที่สุด
