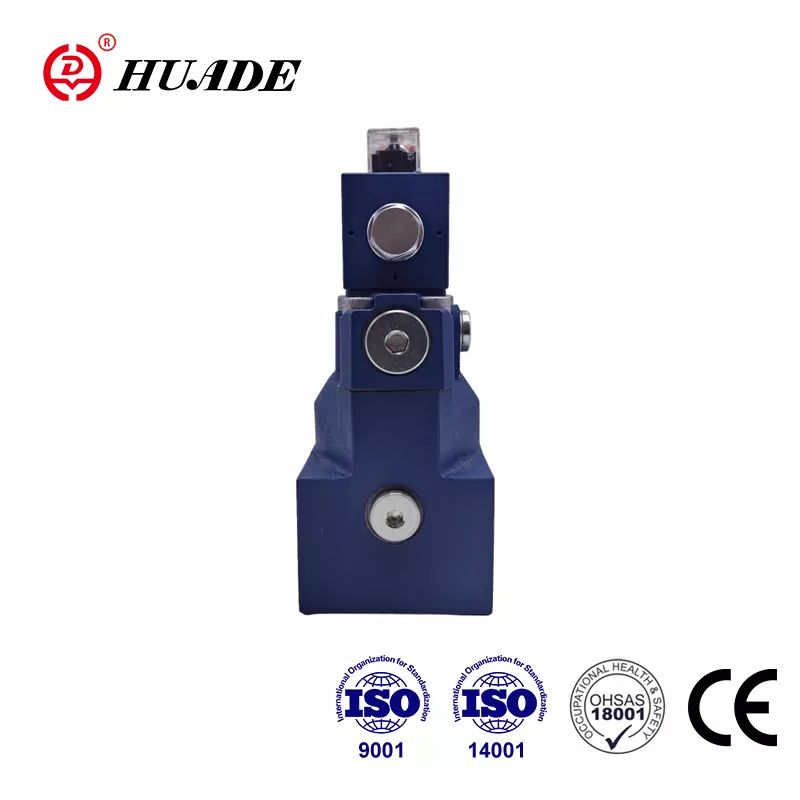

วาล์วระบายแรงดัน DBW 20

ในฐานะผู้จัดจำหน่ายที่ได้รับอนุญาตของ Huade Hydraulic Huafilter จัดการการส่งออกวาล์วระบายแรงดันยี่ห้อ Huade® DBW 20 วาล์วระบายแรงดัน DBW 20 นั้นใช้งานได้จริงและคุ้มค่ากว่า พวกเขาปฏิบัติตามมาตรฐานสากลอย่างสมบูรณ์และสามารถตอบสนองความต้องการของลูกค้าผลิตภัณฑ์ไฮดรอลิกของ Huade® มีชื่อเสียงอย่างสูงในประเทศจีนและได้รับการยอมรับอย่างกว้างขวางจากลูกค้า เพื่อให้การสนับสนุนทางเทคนิคที่ดียิ่งขึ้น เรามีวิศวกรฝ่ายขายมืออาชีพ การเลือกเราหมายถึงการเลือกผลิตภัณฑ์ที่คุ้มค่าสูง

Huade Hydraulic มักผลิตวาล์วไฮดรอลิกที่มีคุณภาพใกล้เคียงกับแบรนด์แรกๆ แต่มีราคาที่ไม่แพงกว่า วาล์วระบายแรงดัน DBW 20 สามารถจับคู่กับ Rexroth ได้ในแง่ของประสิทธิภาพและพารามิเตอร์ เหตุผลก็คือ Huade Hydraulic ได้แนะนำเทคโนโลยีล้ำสมัยจาก Rexroth เนื่องจากความร่วมมือระยะยาวสองครั้งกับ Rexroth ในฐานะผู้ผลิตที่มีความแข็งแกร่งอย่างมากในด้านการส่งผ่านและการควบคุมไฮดรอลิก Huade Hydraulic ให้ความสำคัญกับการใช้งานจริงของวาล์วแรงดันมากขึ้นและได้รับความนิยมจากตลาด ทุกสาขาขององค์กรได้ผ่าน ISO9001, ISO14001 และ OH SAS18001 Huade® เป็นแบรนด์ระดับชาติที่มีชื่อเสียงของจีนเนื่องจากคุณภาพที่เชื่อถือได้และประสิทธิภาพที่มั่นคงของผลิตภัณฑ์

พารามิเตอร์ผลิตภัณฑ์ของวาล์วระบายความดัน DBW 20

ทั่วไป
การติดตั้ง			ไม่จำเป็น
น้ำหนัก			DB10	DB15	DB20	ดีบี25	DB30
	แผ่นย่อย การติดตั้ง	ดีบี (กก.)	2.6	-	3.5	-	4.4
		DBW (กก.)	3.8	-	4.7	-	5.6
		ดีบีซี (กก.)	1.2 (พิมพ์ DBW เพิ่ม 1.2Kg
		DBC10 หรือ 30 (กก.)	1.5 (DBWC10 หรือ 30 เพิ่ม 1.2Kg)
	เกลียว การเชื่อมต่อ	ดีบี..จี. (กก.)	5.3	5.2	5.1	5.0	4.8
		ดีบีดับเบิลยู..จี. (กก.)	6.5	6.4	6.3	6.2	6.0
ข้อมูลทางเทคนิคของวาล์วทิศทาง			ดู WE6.../...

ข้อมูลทางเทคนิคไฮดรอลิก
แรงดันใช้งานสูงสุดที่พอร์ต A.B. X (เมปาสคาล)			มากถึง 35.0
แรงดันย้อนกลับสูงสุด ที่ท่าเรือ Y	ดีบี (เมปาสคาล)		สูงถึง 31.5
	DBW.6A.(โซลินอยด์มาตรฐาน) (MPa)		เอซี(ดีซี)10.0 เอซี(ดีซี)16.0
	DBW.6B.(โซลินอยด์กำลังสูง) (MPa)		เอซี(ดีซี) 16.0
ความดันที่ตั้งค่าได้	ขั้นต่ำ (MPa)		ขึ้นอยู่กับการไหล (ดูเส้นโค้งลักษณะเฉพาะ)
	สูงสุด (เมกะปาสคาล)		สูงสุด5.0, 10.0, 20.0, 31.5, 35.0
การไหลสูงสุด			DB10	DB15	DB20	ดีบี25	DB30
	การติดตั้งซับเพลท (ลิตร/นาที)		250	-	500	-	650
	การเชื่อมต่อแบบเกลียว (ลิตร/นาที)		250	500	500	500	650
ของเหลวความดัน			น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM)
ช่วงอุณหภูมิของของเหลวความดัน (℃)			-30 ถึง +80
ช่วงความหนืด (มม. ²/วินาที)			10 ถึง 800
ระดับของการปนเปื้อน			NAS 1638 คลาส 9

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วระบายความดัน DBW 20

คุณสมบัติ:

▶ การติดตั้งซับเพลท

▶ รูปแบบการย้ายไปยัง DIN 24 340, แบบฟอร์ม E, ISO 6264 และ CETOP - RP 121H

▶ การเชื่อมต่อท่อ

▶ ใส่การเชื่อมต่อ

▶ องค์ประกอบการปรับแต่งสามอย่าง:

- ลูกบิดหมุน

- ฐานสิบหก สกรูหัวพร้อมฝาปิดป้องกัน

- ลูกบิดหมุนแบบล็อคได้พร้อมสเกล

▶ โซลินอยด์ดำเนินการขนถ่ายผ่านวาล์วสปูลกำหนดทิศทางในตัว

แอปพลิเคชัน:

หน้าที่หลักของวาล์วระบายแรงดัน DBW 20 คือการจำกัดและโซลินอยด์จะสั่งงานการระบายแรงดันควบคุม

ส่วนและสัญลักษณ์ของวาล์วระบายความดัน DBW 20

ทั่วไป

วาล์วระบายแรงดันที่ควบคุมโดยนำร่อง DBW ประกอบด้วยวาล์วหลักเป็นส่วนใหญ่ (1) พร้อมชุดสปูลหลัก (3) และวาล์วควบคุมโดยนำร่อง (2) พร้อมองค์ประกอบปรับแรงดัน

วาล์วระบายความดัน ชนิด DB

แรงดันที่อยู่ในพอร์ต A ทำหน้าที่กับแกนม้วนหลัก (3) ในเวลาเดียวกัน แรงดันจะถูกจ่ายผ่านสายควบคุม (6) และ (7) ซึ่งติดตั้งด้วยรู (4) และ (5) บนด้านสปริงโหลดของแกนม้วนหลัก (3) และที่ลูกบอล (8 ) ในวาล์วควบคุมไพล็อต (2) หากความดันในช่อง A เกินวาล์วที่ตั้งไว้ที่สปริง (9) บอล (8) จะเปิดออกตรงข้ามกับสปริง (9)

สัญญาณสำหรับสิ่งนี้มาภายในผ่านสายควบคุม (10) และ (6) จากพอร์ต A ของเหลวแรงดันที่ด้านสปริงโหลดของแกนหลัก (3) ไหลผ่านสายควบคุม (7) รูปาก (11 ) และลูกบอล (8) เข้าไปในห้องสปริง (12) เนื่องจากช่อง (4) และ (5) แรงดันตกที่แกนม้วนหลัก (3) การเชื่อมต่อจากพอร์ต A ไปยังพอร์ต B จึงเปิดอยู่ ตอนนี้ของเหลวความดันจะไหลจากพอร์ต A ไปยังพอร์ต B ในขณะที่ยังคงรักษาแรงดันในการทำงานที่ตั้งไว้

วาล์วระบายความดันอาจถูกขนถ่ายหรือเปลี่ยนไปใช้แรงดันอื่น (แรงดันขั้นที่สอง) ผ่านทางพอร์ต "X" (15)

วาล์วระบายความดัน ชนิด DBW

ฟังก์ชั่นของวาล์วนี้โดยพื้นฐานแล้วจะเหมือนกับวาล์วประเภท DB

อย่างไรก็ตาม การขนถ่ายที่แกนหลัก (3) ทำได้โดยการสั่งงานวาล์วทิศทางในตัว (16)

โครงสร้างของ DBW...50B
