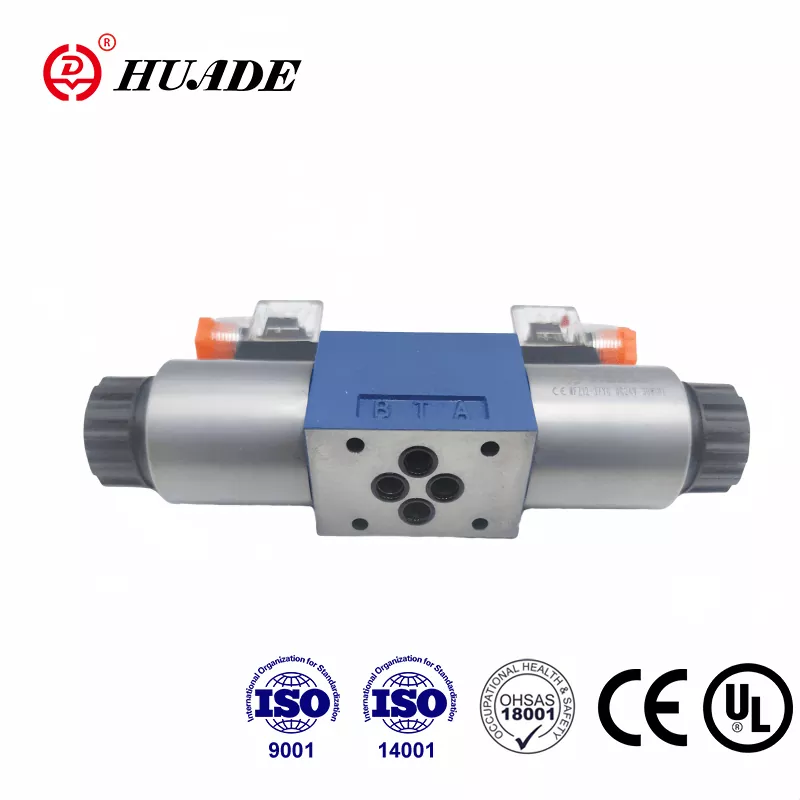

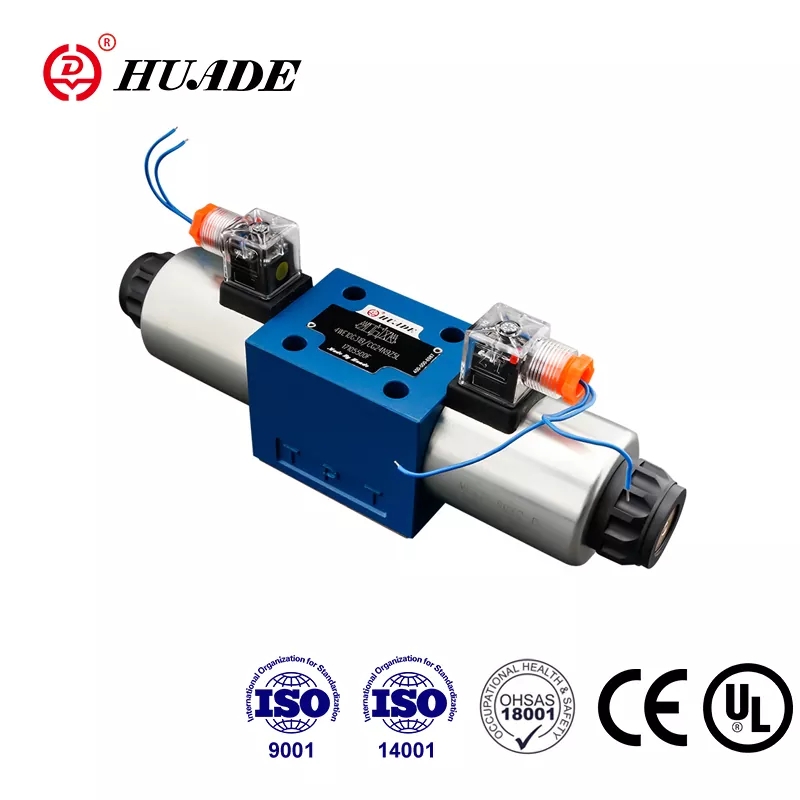

Huade Hydraulic ก่อตั้งขึ้นผ่านความร่วมมือเชิงกลยุทธ์ระหว่างรัฐบาลจีนและเยอรมันในปี 1979 และกลายเป็นผู้ผลิตชั้นนำในอุตสาหกรรมไฮดรอลิกของจีน วาล์วสปูลทิศทางHuade®ประเภท 4WE 10 E สามารถแทนที่Rexroth®รุ่นเดียวกันได้อย่างสมบูรณ์ Huade ให้ความสำคัญกับคุณภาพด้วยอุปกรณ์การผลิตขั้นสูงมากกว่า 750 ชิ้นที่นำเข้าจากทั่วทุกมุมโลก 4WE 10 ชุดโซลินอยด์วาล์วทิศทางผ่านการรับรอง UL มีเทคโนโลยีขั้นสูงและทนทานกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในสายการผลิตนี้ โรงงานได้ผ่านมาตรฐาน ISO9001, ISO14001 และ OH SAS18001 วาล์วควบคุมทิศทางไฮดรอลิกของ Huade® มีส่วนร่วมในโครงการเปลี่ยนแปลงอุปกรณ์ด้านเทคนิคและการป้องกันระดับชาติหลายโครงการ เนื่องจากประสิทธิภาพที่เชื่อถือได้
|
แรงดันใช้งานสูงสุด |
พอร์ต A.B.P (MPa) |
ถึง 31.5 |
|
พอร์ต T (MPa) |
16 |
|
|
อัตราการไหลสูงสุด (ลิตร/นาที) |
120 |
|
|
ภาพตัดขวาง (ตำแหน่งสวิตช์ 0): |
มีสัญลักษณ์ Q ประมาณ 6 % ของพื้นที่ระบุ |
|
|
ของเหลวความดัน |
น้ำมันแร่ (สำหรับซีล NBR) หรือฟอสเฟตเอสเตอร์ (สำหรับซีล FPM) |
|
|
ช่วงอุณหภูมิของเหลวความดัน (℃) |
-30~+80 |
|
|
ช่วงความหนืด (mm2/s) |
2.8~500 |
|
|
น้ำหนัก (กก.) |
วาล์วพร้อมโซลินอยด์ 1 ตัว |
5.1(กระแสตรง),4.3(กระแสสลับ) |
|
วาล์วที่มีโซลินอยด์ 2 ตัว |
6.7(กระแสตรง),5.1(กระแสสลับ) |
|
คุณสมบัติ:
▶ สปูลวาล์วควบคุมทิศทางแบบใช้โซลินอยด์โดยตรงเป็นเวอร์ชันมาตรฐาน
▶ โซลินอยด์ DC หรือ AC พินแบบเปียกพร้อมคอยล์แบบถอดได้
▶อายุยืนยาว
▶ โครงร่างที่สมบูรณ์แบบ
▶ ตัวเลือกการนั่งทับมือ
▶ สามารถเปลี่ยนคอยล์ได้โดยไม่ต้องเปิดห้องที่กันแรงดัน
▶ สามารถเลือกการเชื่อมต่อไฟฟ้าส่วนกลางหรือแยกส่วนได้
▶ รูปแบบการย้ายไปยัง Din 24 340 รูปแบบ A, ISO 4401 และ CETOP - RP 121H
วาล์วปรับทิศทาง 4WE 10 โดยทั่วไปประกอบด้วยตัวเรือน (1) โซลินอยด์หนึ่งหรือสองตัว (2) แกนหมุนควบคุม (3) และสปริงส่งคืนหนึ่งหรือสองตัว (4) ขณะพัก แกนหมุนควบคุม (3) จะถูกยึดไว้ที่ตำแหน่งกลางหรือตำแหน่งเริ่มต้นโดยใช้สปริงส่งคืน (4) (ยกเว้นในกรณีของแกนอิมพัลส์) แกนหมุนควบคุม (3) ทำงานโดยโซลินอยด์พินเปียก (2) แรงของโซลินอยด์ (2) กระทำต่อสปูลควบคุม (3) และเคลื่อนจากตำแหน่งที่เหลือไปยังตำแหน่งสิ้นสุดที่ต้องการ สิ่งนี้ทำให้เกิดการไหลอย่างอิสระจาก P ไป A และ B ถึง T หรือ P ถึง B และ A ถึง T
เมื่อโซลินอยด์ลดพลังงาน (2) สปูลควบคุม (3) จะกลับสู่ตำแหน่งเริ่มต้นโดยสปริงส่งคืน (4)
อุปกรณ์เสริมแบบแฮนด์โอเวอร์ไรด์ (5) ช่วยให้แกนหมุนควบคุม (3) สามารถเคลื่อนย้ายได้โดยไม่ต้องจ่ายไฟให้กับโซลินอยด์
แผนผังโครงสร้างของซีรีย์ WE 10 30B
1. ต้องกรองของเหลว ความละเอียดขั้นต่ำของตัวกรองคือ 20 ㎛
2. ต้องปิดผนึกถังและต้องติดตั้งตัวกรองอากาศที่ทางเข้าอากาศ
3. สินค้าไม่มีซับเพลทเมื่อออกจากโรงงาน
4. ต้องเลือกและใช้สกรูยึดวาล์วตามหนังสือตัวอย่าง
5. ความหยาบของพื้นผิวที่เชื่อมต่อกับวาล์วต้องเท่ากับ 0.8
6. พื้นผิวของชิ้นงานผสมพันธุ์ต้องมีขนาด 0.01/100 มม.
