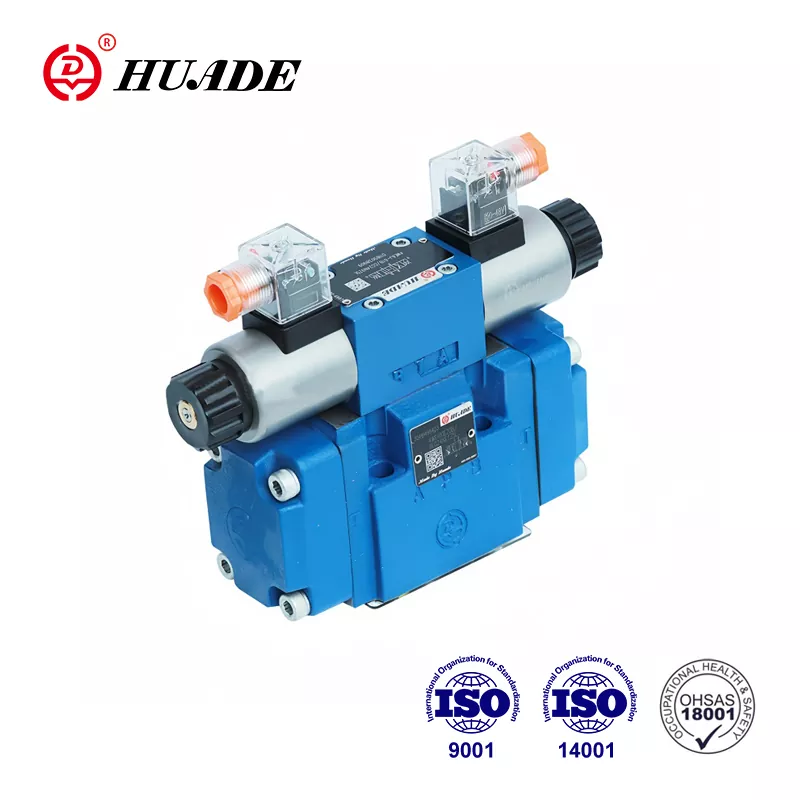

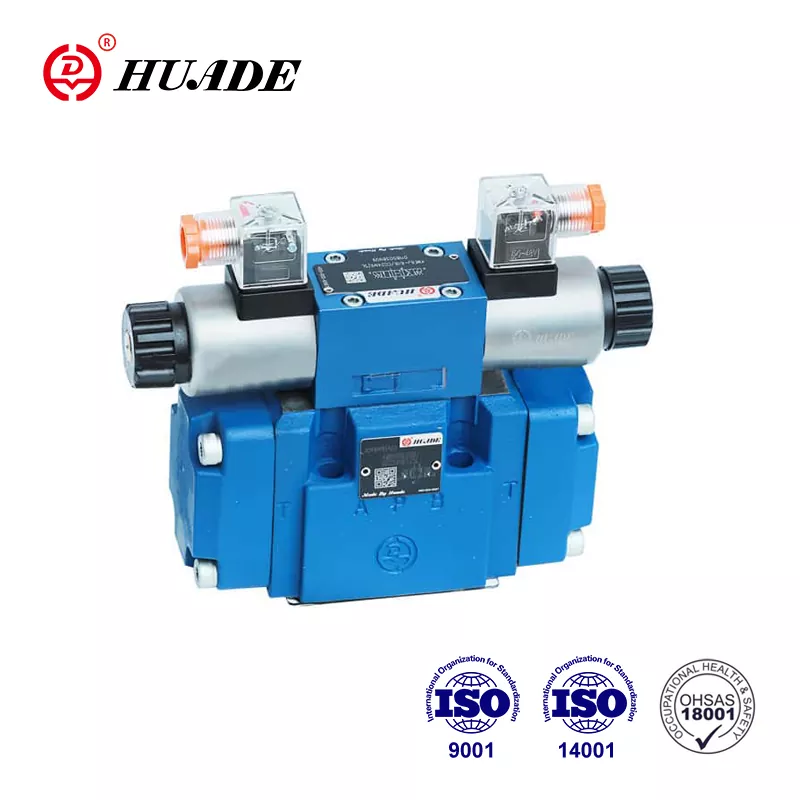

วาล์วควบคุมทิศทาง 4WEH 16 J

Huade Hydraulics เป็นผู้นำในอุตสาหกรรมไฮดรอลิกของจีน ในฐานะผู้จัดจำหน่ายระหว่างประเทศที่ได้รับอนุญาตจาก Huade Hydraulic เราจัดหาวาล์วควบคุมทิศทางยี่ห้อ Huade® วาล์วควบคุมทิศทางแบบไฮดรอลิกไฟฟ้า 4WEH 16 J จำหน่ายอย่างแพร่หลายเนื่องจากมีคุณภาพสูงและราคาที่ต่ำกว่า เรารับประกันคุณภาพของผลิตภัณฑ์ที่เราขายเป็นเวลาหนึ่งปี ในช่วงระยะเวลาการรับประกัน สามารถซ่อมแซมได้ฟรี Huade®เป็นแบรนด์ระดับชาติที่มีชื่อเสียงในอุตสาหกรรมไฮดรอลิกของจีน คุณภาพของวาล์วทิศทางนี้สามารถตอบสนองความต้องการของลูกค้าได้อย่างสมบูรณ์ เรามีวิศวกรที่มีประสบการณ์ซึ่งสามารถให้การสนับสนุนด้านเทคนิคได้ทันท่วงที เราหวังเป็นอย่างยิ่งว่าจะร่วมมือกับพันธมิตรจากทั่วทุกมุมโลกเพื่อผลลัพธ์แบบ win-win

Huade Hydraulic ก่อตั้งขึ้นผ่านความร่วมมือเชิงกลยุทธ์ระหว่างรัฐบาลจีนและเยอรมันในปี 1979 และมีประสบการณ์ความร่วมมือระยะยาวสองครั้งกับ Rexroth วาล์วควบคุมทิศทางไฮดรอลิกไฟฟ้า Huade® 4WEH 16 J เป็นทางเลือกราคาถูกแทนวาล์ว Rexroth ในซีรีส์เดียวกัน โรงงานได้ผ่าน ISO9001, ISO14001 และ OH SAS18001 Huade Hydraulic ให้ความสำคัญกับคุณภาพเป็นอย่างมาก เพื่อให้มั่นใจในคุณภาพสูงของวาล์วไฮดรอลิก โรงงานดำเนินการอุปกรณ์การผลิตขั้นสูงมากกว่า 750 ชิ้นที่นำเข้าจากทั่วทุกมุมโลก ผลิตภัณฑ์ไฮดรอลิกของ Huade® ถูกนำมาใช้กันอย่างแพร่หลายในด้านวิศวกรรมและเครื่องจักรก่อสร้าง เครื่องมือกล การคุ้มครองสิ่งแวดล้อม การต่อเรือ การบินและอวกาศ การขนส่งทางรถไฟ อุตสาหกรรมการทหาร และสาขาอื่นๆ

พารามิเตอร์ผลิตภัณฑ์ของวาล์วควบคุมทิศทาง 4WEH 16 J

ประเภท 4WEH16
แรงดันใช้งานสูงสุด (เมปาสคาล) -ท่าเรือ ป,เอ,บี		H-4WEH16	4WEH16
		ถึง 35	ถึง 28
พอร์ต ที	ท่อระบายน้ำมันไพล็อตภายนอก (MPa)	ถึง 25	ถึง 25
	ท่อระบายน้ำมันไพล็อตภายใน (MPa)	โซลินอยด์ (กระแสตรง)	โซลินอยด์ (AC)
		ถึง 16	ถึง 10
		เป็นไปไม่ได้ที่จะมีแรงกดดันเป็นศูนย์กลาง วาล์ว 3 ตำแหน่งเพื่อระบายน้ำมันนำร่องภายใน
ท่าเรือย	ท่อระบายน้ำมันไพล็อตภายนอก (MPa)	=16	~10
แรงดันนำร่องขั้นต่ำ	ท่อระบายน้ำมันไพล็อตภายนอก (MPa) การจ่ายน้ำมันไพล็อตภายใน (MPa)	วาล์ว 3 ตำแหน่ง,1.2 วาล์ว 2 ตำแหน่ง พร้อมสปริงออฟเซ็ต 1.2 วาล์ว 2 ตำแหน่งพร้อมออฟเซ็ตไฮดรอลิก 1.2


	การจ่ายน้ำมันไพล็อตภายใน (MPa)	สำหรับแกน C, F, G, H, P, T,V,Z,S (โดยวิธีการโหลดล่วงหน้า วาล์วหรือการไหลขนาดใหญ่เพียงพอ) 0.45
แรงดันใช้งาน สูงสุด (เมปาสคาล)		ถึง 25
น้ำมันไฮดรอลิก		น้ำมันแร่หรือฟอสเฟตเอสเตอร์
ช่วงอุณหภูมิของเหลวความดัน (℃)		-30~+80
ช่วงความหนืด (mm2/s)		10~+800

คุณลักษณะของผลิตภัณฑ์และการใช้งานวาล์วควบคุมทิศทาง 4WEH 16 J

คุณสมบัติ:

▶ วาล์วที่ใช้ในการควบคุมการหยุดสตาร์ทและทิศทางการไหลของของไหล

▶ การทำงานของไฮดรอลิกด้วยไฟฟ้า (WEH), การทำงานของไฮดรอลิก (WH)

▶ สำหรับการติดตั้งซับเพลท

▶ สปริงหรือจุดศูนย์กลางแรงดัน สปริงหรือออฟเซ็ตไฮดรอลิก

▶ โซลินอยด์ DC หรือ AC แบบเปียกพินเป็นอุปกรณ์เสริม

▶ การแทนที่แบบแมนนวล ไม่จำเป็น

▶ การเชื่อมต่อไฟฟ้าแบบแยกส่วนหรือการเชื่อมต่อส่วนกลาง

▶ การปรับเวลาการเลื่อน ไม่จำเป็น

▶ วาล์วพรีโหลดในช่อง P ของวาล์วหลัก (อุปกรณ์เสริม)

▶ อุปกรณ์เสริมในเอกสารข้อมูล

การปรับระยะชักที่สปูลหลัก ไม่จำเป็น

การปรับระยะชักและ/หรือตัวระบุตำแหน่งสิ้นสุด เป็นทางเลือก

สวิตช์จำกัดทางกลหรืออุปนัย (ชนิดใกล้เคียง) ที่แกนม้วนหลัก เป็นทางเลือก

▶ รูปแบบการย้ายไปยัง Din 24 340 รูปแบบ A, ISO 4401 และ CETOP - RP 121H

แอปพลิเคชัน:

วาล์วควบคุมทิศทาง 4WEH 16 J ใช้เพื่อควบคุมการหยุดสตาร์ทและทิศทางการไหลของของไหล

ฟังก์ชั่น, ส่วนของวาล์วควบคุมทิศทาง 4WEH 16 J

วาล์วปรับทิศทาง ชนิด 4WEH..

วาล์วประเภท WEH คือวาล์วสปูลแบบกำหนดทิศทางพร้อมการทำงานของระบบไฮดรอลิกไฟฟ้า

โดยทั่วไปวาล์วกำหนดทิศทางประกอบด้วยวาล์วหลักพร้อมตัวเรือน (1) แกนหมุนควบคุมหลัก (2) สปริงส่งคืนหนึ่งหรือสองตัว และวาล์วนำร่อง (4) ที่มีโซลินอยด์หนึ่งหรือสองตัว

แกนควบคุมหลัก (2) ในวาล์วหลักจะอยู่ในตำแหน่งที่เป็นกลางหรืออยู่ในตำแหน่งเริ่มต้นโดยสปริง

มุมมองตัดของ 4WEH
